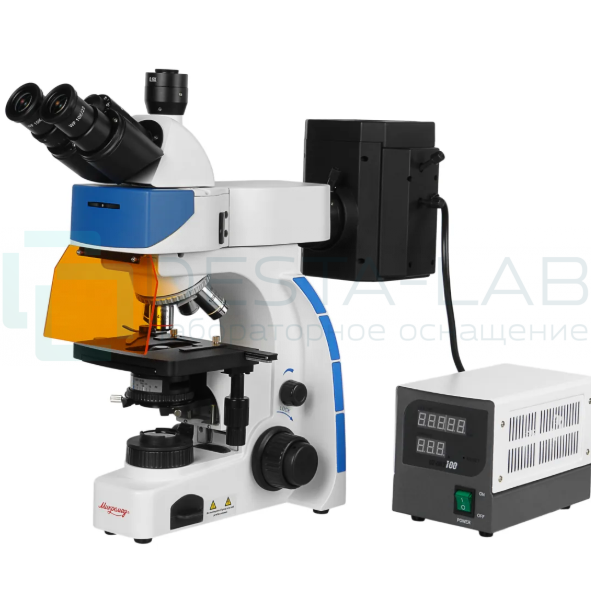

Микроскоп биологический Микромед 3 (вариант ЛЮМ 2 РТ) тринокулярный

Микроскоп применяется для наблюдения объектов в обыкновенном свете и в свете видимой люминесценции, что делает его универсальным инструментом при исследования пищевых продуктов, в клинических лабораториях диагностике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций, в службах ветеринарного и санитарно-эпидемиологического контроля.

Оптическая система микроскопа включает оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства. Также в оптическую систему входит модуль осветителя отраженного света с коллектором, ртутной лампой и поворотным устройством с блоками люминесцентных фильтров. Микроскоп построен по оптической схеме «бесконечность».

В комплекте микроскопа пять объективов с планахроматической коррекцией Plan 4х/0.13, Plan 10х/0.25, Plan 20x/0.45, Plan 100x/1.25 oil и флюоритовый объектив Plan Fluor 40х/0.85. По дополнительному заказу микроскоп может быть укомплектован объективами Plan 40x/0.65, Plan 60x/0.80, Plan Fluor 10х/0.35, Plan Fluor 20х/0.50 и Plan Fluor 100х/1.3 oil. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов. Все оптические детали объективов имеют многослойное антирефлексное покрытие поверхностей. Антигрибковое покрытие позволяет без ограничений использовать микроскоп в биологических лабораториях.

Визуальная насадка снабжена окулярными тубусами с наклоном 30°, это способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз исследователя левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Насадка допускает настройку межзрачкового расстояния в пределах 50-75 мм разворотом окулярных тубусов без потери точной фокусировки.

Окулярная камера устанавливается в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-mount. В базовом варианте микроскоп комплектуется оптическим адаптером с увеличением 0.5х, что позволяет использовать большинство цифровых окулярных камер с размером сенсора 1/2.5"-1/3". Конструкция насадки со светоделителем 20:80 позволяет проводить визуальное наблюдение через оптические окуляры и одновременно использовать цифровой канал без переключения светового потока.

Осветительная система Кёлера позволяет в полной мере использовать высокую разрешающую способность объективов, приближая разрешение микроскопа к дифракционному пределу и достигать высокой яркости в пространстве изображений, что необходимо при работе с тринокулярной насадкой со светоделителем. Осветитель микроскопа включает в себя осветитель Кёлера - коллектор с полевой диафрагмой и конденсор светлого поля с апертурной диафрагмой, слотом для дополнительных слайдеров и держателем светофильтров.

Два источника проходящего света позволяют исследователю выбрать светодиодный свет 5Вт «теплого белого» спектра 4500-5000⁰К с высокой интенсивностью или традиционную галогенную лампу. Смена источников производится простой заменой вставного блока в основании микроскопа. Для удобства настройки микроскоп оснащен системой индикации яркости осветителя «Менеджер света». Светодиодная линейка на штативе индицирует установленную яркость осветителя. Свечение светодиодов соответствует яркости осветителя 20, 40, 60, 80 и 100%. Индикация включается и выключается кнопкой на основании.

Люминесцентные исследования могут проводиться в 2 спектральных диапазонах с помощью схемы прямого отраженного освещения предмета через объектив. Осветительный модуль отраженного света для работы с люминесценцией состоит из фонаря с ртутной лампой 100Вт на регулируемом держателе, зеркала, коллектора и полевой диафрагмы. В корпусе насадки размещены апертурная диафрагма, переключаемые люминесцентные блоки и слайдер световой заглушки. Поджиг и питание ртутной лампы осуществляется от выносного блока питания. Микроскоп имеет два люминесцентных блока, каждый из которых состоит из дихроичного зеркала и светофильтров. Эти элементы с высокой точностью рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра.

Установка необходимого спектрального диапазона или обычного света осуществляется поворотным диском. Положения, соответствующие установленному спектру возбуждения обозначены «G» и «B» – зеленый и синий цвет возбуждения. Положение «0» предназначено для исследований в обычном отраженном свете.

Две спектральные области люминесценции позволяют применять все наиболее распространенные флюорохромы FITC и TRITC. Благодаря этому, микроскоп широко востребован в медицине, бактериологии и микробиологии. С его помощью могут быть обнаружены возбудители различных заболеваний, изменения и повреждения тканей.

Исследования осуществляются в одной из двух спектральных областей возбуждения:

• В синей (В) – 480 (30) нм с длиной волны эмиссии 535 (40) нм.
• В зеленой (G) – 545 (25) нм с длиной волны эмиссии 605 (55) нм.

Фокусировка микроскопа осуществляется перемещением по высоте предметного столика. Механизм расположен в штативе микроскопа и имеет коаксиальную конструкцию с рукоятками грубой и тонкой фокусировки, регулятором усилия хода и блокировкой хода. Диапазон грубой фокусировки составляет 12 мм. Цена деления тонкой фокусировки 1 мкм. В микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов.

Предметный столик размером 185х177 мм допускает перемещение образца в направлениях X и Y в пределах до 75x50 мм с помощью коаксиальных рукояток. Столик оборудован механизмом на ременных передачах, этим достигается отсутствие люфтов, плавность перемещения, плюс подобная конструкция не имеет выступающей рейки Х, что способствует комфорту и безопасности эксплуатации. Столик снабжен шкалами с нониусами и комплектуется съемным препаратодержателем с пружинным прижимом. Металлическая конструкция микроскопа гарантирует надежность, стабильность и точность настроек. Штатив и основание изготовлены из алюминиевого сплава, на них нанесено износостойкое покрытие с антистатическими и антибактериальными свойствами. Компактная и эргономичная конструкция позволяет микроскопу занимать минимальное рабочее пространство.

Особенности

• Увеличение 40х-1000х. С дополнительными окулярами 20х-1600х.
• Оптическая система микроскопа скорректирована на бесконечность.
• Исследования в отраженном свете при прямом освещении через объектив.
• Исследования в 2 спектрах видимой люминесценции и в обычном свете.
• Антигрибковое покрытие оптики для работы в биологических лабораториях.
• Два независимых источника света - светодиод или галогенная лампа.
• Освещение Кёлера позволяет полностью реализовывать разрешающую способность.
• Тринокулярная конструкция для наблюдения в окуляры и записи файлов.
• Комфортный угол наклона окулярных тубусов 30 градусов.

Характеристики

Микроскоп биологический Микромед 3 (вариант ЛЮМ 2 РТ) тринокулярный

Увеличение

Визуальная насадка

Окуляры

Объективы

Осветитель проходящего света

Осветитель отраженного света

Длина волны возбуждения (ширина спектра) / эмиссия (ширина спектра) / флюорохром

Предметный столик

Механизм фокусировки

Условия эксплуатации

Габариты и вес

Комплектация

• Штатив со встроенным в основание осветителем, револьверным устройством, механизмом фокусировки и менеджером света
• Револьвер на 5 гнезд для объективов (установлен)
• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰, деление 20/80
• Столик прямоугольный механический 185х177 мм, безреечный, перемещение препарата 75х50 мм (установлен)
• Насадка EPI люминесцентная с фонарем ртутной лампы, с синим и зеленым фильтрами возбуждения, блоком питания и кабелями питания
• Центрируемый конденсор Аббе светлого поля регулируемый по высоте, N.А.=0.90/1.25 oil со слотом для слайдеров (установлен)
• Объектив Plan 4х/0.13 ∞/0.17
• Объектив Plan 10х/0.25 ∞/0.17
• Объектив Plan 20х/0.45 ∞/0.17
• Объектив Plan Fluor 40х/0.85 ∞/0.17 (подпружиненный)
• Объектив Plan 100х /1.25 oil ∞/0.17 (подпружиненный)
• Окуляр WF 10х/22 мм – 2 шт
• Наглазники на окуляры – 2 шт
• Адаптер С-mount 0.5х
• Набор светофильтров Ø38 мм (голубой, зеленый, желтый, матовый)
• Пружинный держатель препарата
• Адаптер сетевой 12В / 30Вт
• Лампа галогенная 12В / 30Вт, цоколь G4, запасная
• Лампа светодиодная 5Вт (в сменном блоке)
• Лампа ртутная 100Вт
• Ключ шестигранный 2 мм
• Чехол пылезащитный
• Руководство по эксплуатации
