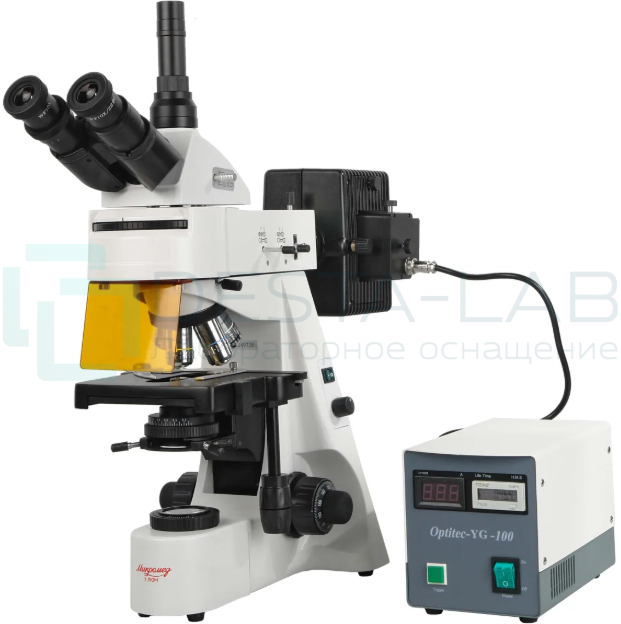

Микроскоп Микромед 3 ЛЮМ

Области применения микроскопа – исследования в обыкновенном свете и в свете видимой люминесценции. Микроскоп применяется в клинической лабораторной диагностике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций, в ветеринарных, санитарно-эпидемиологических службах. Также микроскоп используется в высших учебных заведениях.

Оптическая схема микроскопа рассчитана на бесконечность и включает оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветителя, модуль отраженного света с блоками люминесцентных фильтров и фонарь осветителя с ртутной лампой.

В комплект микроскопа входят объективы Plan 4х/0.10, Plan 10х/0.25, Plan 40x/0.65 и Plan 100x/1.25 oil. Все объективы корректированы на бесконечность и покровные стекла 0.17 мм. Объективы стандартизованы по DIN и имеют парфокальную высоту 45 мм. В комплекте микроскопа окуляры широкого поля с вынесенным выходным зрачком WF 10х/22. По дополнительному заказу микроскоп может быть укомплектован объективами Plan 20x/0.4, Plan 60x/0.85, флюоритовыми объективами Plan Fluor и окулярами WF 5х/18, PL 12.5х/15, WF 16х/16, WF 20х/12 и WF 10х/22 со шкалой. Объективы микроскопа установлены на револьверном устройстве с 5 гнездами для объективов.

Визуальная насадка оснащена окулярными тубусами с наклоном 30°, это способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Визуальная насадка имеет конструкцию с переключателем светового потока с окуляров на канал визуализации. Камера устанавливается в адаптер тубуса с посадочным диаметром 23,2 мм. Оптический адаптер поставляется по дополнительному заказу. Межзрачковое расстояние настраивается в пределах от 48 до 75 мм. Компенсация аметропии в пределах ±5 дптр осуществляется кольцом на левом окулярном тубусе.

Осветитель проходящего света имеет схему Кёлера, что позволяет максимально использовать разрешающую способность объективов и достигать высокого контраста наблюдаемых изображений. Осветитель состоит из коллектора с полевой диафрагмой, конденсора Аббе с апертурной диафрагмой и галогенной лампы 30Вт / 12В с регулируемой яркостью. Блок питания осветителя встроен в основание микроскопа.

Осветитель отраженного света используется для исследований в обычном свете и в свете видимой люминесценции в 2 спектральных областях с прямым освещением предмета через объектив. Осветитель состоит из фонаря с ртутной лампой 100Вт, зеркала, коллектора, полевой диафрагмы и оборудован переключаемыми люминесцентными блоками и ослабляющим фильтром. Поджиг и питание ртутной лампы осуществляется от выносного блока питания.

Два диапазона люминесценции – голубой B и зеленый G выделяются из спектра ртутной лампы блоками, состоящими из дихроичного зеркала и фильтров возбуждения и запирания. Эти оптические элементы рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра. Спектральные области B и G позволяют исследовать препараты окрашенные широко распространенными флюорохромами FITC и TRITC.

Голубая (В) область расположена в диапазоне 420-490 нм, максимум спектра эмиссии располагается на 520 нм. Зеленая (G) область расположена в диапазоне 500-550 нм, максимум спектра эмиссии располагается на 590 нм. В этих спектральных областях можно наблюдать свечение препарата в цветах от желто-зеленого до красного. Установка необходимого спектрального диапазона или обычного света осуществляется поворотным диском. Положения «G» и «B» соответствуют зеленому и голубому спектру возбуждения. Положение «0» предназначено для исследований в обычном отраженном свете.

Два диапазона люминесценции позволяют применять микроскоп в большинстве направлений биологии, бактериологии и микробиологии. С его помощью могут быть обнаружены возбудители различных заболеваний, может проводиться диагностика, определение белка в тканях и многое другое.

Фокусировка микроскопа осуществляется перемещением по высоте предметного столика. Механизм приводится коаксиальными рукоятками грубой и тонкой фокусировки, снабжен регулятором усилия хода и ограничителем перемещения. Величина хода грубой фокусировки составляет 30 мм. Цена деления тонкой фокусировки – 2 мкм. В микроскопе применен зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов.

Предметный столик микроскопа – двухкоординатный, размером 180х150 мм со съемным препаратодержателем. Перемещение объекта с помощью коаксиальных рукояток по X-Y в диапазоне 90-60 мм. Позиционирование объекта контролируется по шкалам с ценой деления 1 мм. Для повышения точности шкалы снабжены нониусами.

Особенности

• Увеличение 40х-1000х. С дополнительными окулярами 20х-2000х.
• Оптическая схема «бесконечность».
• Объективы с планахроматической коррекцией.
• Два спектральных области люминесцентных исследований.
• Исследования в проходящем и отраженном свете по методу светлого поля.
• Освещение Кёлера для полной реализации разрешающей способности.
• Независимый канал визуализации позволяет эффективно использовать камеру.

Характеристики

Микроскоп Микромед 3 ЛЮМ

Методы исследований

Объективы

Визуальная насадка

Окуляры

Осветитель проходящего света

Люминесцентный осветитель

Механизм фокусировки

Предметный столик

Условия эксплуатации

Габариты и вес

Комплектация

• Основание микроскопа Микромед 3 ЛЮМ со встроенным блоком питания, осветителем проходящего света и штативом с механизмом фокусировки
• Тринокулярная визуальная насадка
• Револьвер на 5 объективов
• Центрируемый конденсор Аббе, N.А.=1.25
• Двухкоординатный предметный столик 180х150 мм
• Люминесцентная насадка с блоками G и B
• Фонарь ртутной лампы
• Блок питания ртутной лампы
• Объектив планахромат Plan 4х/0.10 ∞/0.17
• Объектив планахромат Plan 10х/0.25 ∞/0.17
• Объектив планахромат Plan 40х/0.65 ∞/0.17 (подпружиненный)
• Объектив планахромат Plan 100х/1.25 oil ∞/0.17 (подпружиненный)
• Окуляр широкого поля WF 10х/22 – 2 шт
• Защитный УФ экран
• Светофильтр голубой
• Светофильтр зеленый
• Светофильтр желтый
• Винт фиксации люминесцентной насадки
• Ключ шестигранный 2 мм
• Лампа галогенная 12В / 30Вт – 2 шт (одна установлена)
• Лампа ртутная 100 Вт
• Вставка плавкая 1А / 250в – 2 шт
• Сетевой кабель
• Кабель подключения блока питания ртутной лампы
• Пузырек с нелюминесцирующим иммерсионным маслом
• Чехол пылезащитный
• Руководство по эксплуатации
