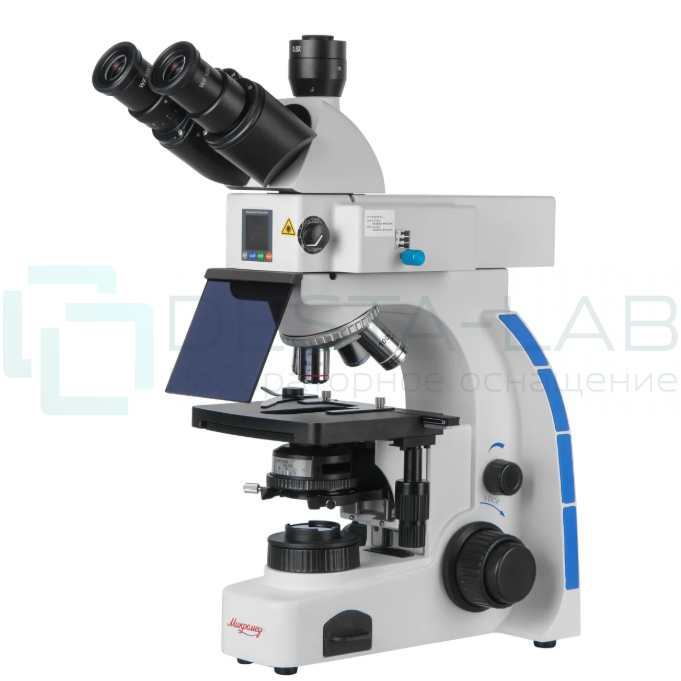

Микроскоп Микромед 3 (вариант ЛЮМ 2 LED) тринокулярный

Микроскоп применяется для исследования объектов в обыкновенном свете и в свете собственной и вторичной видимой люминесценции. При использовании дополнительных устройств могут проводится исследования в поляризованном свете и методом фазового контраста. Это делает микроскоп универсальным инструментом при исследования пищевых продуктов, в клинической лабораторной практике для проведения экспресс- диагностики заболеваний и выявления скрытых инфекций, в службах ветеринарного и санитарно-эпидемиологического контроля и в криминалистике.

Оптическая схема микроскопа скорректирована на бесконечность и включает оптическую головку с объективами, окулярными тубусами и каналом визуализации и осветитель проходящего света по схеме Кёлера. В оптическую систему входит светодиодный модуль осветителя отраженного света с блоками люминесцентных фильтров.

Планахроматические объективы c коррекцией на бесконечность Plan 4х/0.10, Plan 10х/0.30, Plan 40x/0.70 и Plan 100x/1.25 OIL входят в базовый комплект микроскопа. По дополнительному заказу микроскоп может быть укомплектован объективами Plan 20x/0.45, Plan 60x/0.80 и флюоритовыми объективами Plan Fluor.

В объективах исправлена кривизна поля и сферическая аберрация, поэтому объективы создают плоское изображение с одинаково высокой резкостью по всему полю. Кроме того, в объективах исправлена кома, астигматизм и хроматические аберрации для двух длин волн. Высокая степень коррекции аберраций приближает разрешение объективов к теоретическому дифракционному пределу.

Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов. На все оптические детали микроскопа нанесено многослойное антирефлексное покрытие поверхностей. Антигрибковое покрытие оптики позволяет без ограничений использовать микроскоп в биологических лабораториях.

Тринокулярная визуальная насадка микроскопа снабжена окулярными тубусами с наклоном 30°.
Эргономичный угол наклона способствует снижению нагрузки на шейный отдел позвоночника исследователя и способствует комфортной работе. Для компенсации аметропии левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Благодаря конструкции Зидентопфа насадка допускает настройку межзрачкового расстояния в пределах 50-75 мм простым разворотом окулярных тубусов без потери точной фокусировки.

Окулярная камера устанавливается в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-mount. Благодаря этому возможно выводить данные на внешнее устройство для их обработки и систематизации. Оптическая конструкция насадки с распределением света 20:80 позволяет проводить наблюдение через оптические окуляры с одновременным использованием цифрового канала без переключения светового потока.
В базовом варианте микроскоп комплектуется адаптером с увеличением 0.5х, что позволяет использовать большинство цифровых окулярных камер с размером сенсора 1/2.5"- 1/3".

Осветительная система Кёлера используется в осветителе проходящего света. Подобное освещение способствует получению высокого контраста изображения и позволяет максимально использовать разрешающую способность объективов. Осветитель позволяет эффективно реализовать яркость источника света, что важно для тринокулярной визуальной насадки с разделением светового потока.

Осветитель включает в себя коллектор с полевой диафрагмой и конденсор светлого поля с апертурной диафрагмой. В конденсоре предусмотрен слот для слайдеров темного поля и фазового контраста. В качестве источника проходящего света используется галогенная лампа 20Вт на пониженное напряжение 6В.

Исследования в свете видимой люминесценции проводятся в 2-х спектральных областях.
Для исследований в состав микроскопа входит люминесцентный осветительный модуль с прямым освещением предмета через объектив. Модуль имеет два люминесцентных блока, каждый из которых включает дихроичное зеркало и светофильтры. Эти элементы с высокой точностью рассчитаны для синего и зеленого спектрального диапазона. Установка необходимого спектрального диапазона осуществляется регулятором с подвижным штоком. Регулятор имеет три положения – «0», «B» и «G», соответствующие свободному отверстию, синему и зеленому цвету возбуждения.

В качестве источника света применен мощный композитный светодиод, создающий концентрированный свет высокой интенсивности. Срок службы светодиода более 30 000 часов.
В отличие от ртутных ламп, светодиод не требует предварительного прогрева для выхода на режим и в процессе работы нагревается незначительно. Встроенная система охлаждения с вентилятором эффективно уменьшают дрейф люминесценции.

В науке и здравоохранении наиболее часто используются спектральные области B (B2) и G (G2), позволяющие исследовать препараты окрашенные распространенными флюорохромами FITC и TRITC, что делает микроскоп востребованным практически во всех направлениях биологии, бактериологии и микробиологии. С его помощью возможно обнаружение туберкулеза, бешенства, чумы, инфаркта, может проводиться диагностика раковых заболеваний, определение белка в тканях и многое другое. Люминесцентные исследования могут проводиться не только при свете вторичной люминесценции, но и при свете собственной люминесценции объекта.

Фокусировка микроскопа осуществляется перемещением предметного столика по оси микроскопа. Механизм фокусировки расположен в штативе микроскопа и имеет коаксиальную конструкцию с рукоятками грубой и тонкой фокусировки, регулятором усилия хода и блокировкой хода. Диапазон перемещения предметного столика составляет 20 мм. Цена деления тонкой фокусировки – 1 мкм. В микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов.

Механический предметный столик имеет двухслойную конструкцию и размер 156 х 138 мм. Столик оснащен съемным держателем препарата. Перемещение препарата по направлениям X и Y производится с помощью коаксиальных рукояток в диапазоне 76 - 54 мм. Позиционирование объекта контролируется по шкалам с ценой деления 1 мм. Для повышения точности позиционирования шкалы снабжены нониусами.

Полностью металлическая конструкция микроскопа обеспечивает надежность, стабильность и точность настроек. Основание и штатив микроскопа изготовлены методом литья под давлением из алюминиевого сплава, на их поверхность нанесено покрытие с антистатическими и антигрибковыми свойствами.

Особенности

• Увеличение 40х - 1000х. С дополнительной оптикой 20х-1600х
• Оптическая система скорректирована на бесконечность
• Биологические планахроматы профессионального уровня
• Освещение Кёлера позволяет полностью реализовывать разрешающую способность
• Синий и зеленый диапазон люминесценции с прямым освещением через объектив
• Композитный светодиод высокой яркости, большим сроком службы и малым нагревом
• Комфортный угол наклона окулярных тубусов 30⁰
• Антигрибковое покрытие оптики для работы в биологических лабораториях

Характеристики

Микроскоп Микромед 3 (вариант ЛЮМ 2 LED) тринокулярный

Методы исследований

Окуляры

Объективы

Визуальная насадка

Предметный столик

Осветитель проходящего света

Люминесцентный осветитель

Длина волны возбуждения / ширина спектра

Эмиссия / ширина спектра / флюорохром

Механизм фокусировки

Эксплуатационные параметры

Габариты и вес

Комплектация

• Штатив со встроенным в основание осветителем, револьверным устройством и механизмом фокусировки
• Револьвер на 5 гнезд для объективов (установлен)
• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰, деление 20:80
• Столик прямоугольный механический 156 x 138 мм, перемещение препарата X-Y - 76 x 54 мм (установлен)
• Насадка люминесцентная c синим и зеленым оптическими блоками, светодиодным источником света и защитным УФ-экраном
• Центрируемый конденсор Аббе светлого поля регулируемый по высоте, N.А.= 0.90/1.25 OIL со слотом для слайдеров (установлен)
• Объектив Plan 4х/0.10 ∞/0.17
• Объектив Plan 10х/0.30 ∞/0.17
• Объектив Plan 40х/0.70 ∞/0.17 (подпружиненный)
• Объектив Plan 100х /1.25 OIL ∞/0.17 (подпружиненный)
• Окуляр WF 10х/22 мм - 2 шт
• Наглазники на окуляры - 2 шт
• Адаптер С-mount 0.5х
• Набор светофильтров Ø 38 мм (голубой, зеленый, желтый, матовый)
• Лампа галогенная 20Вт/6В, цоколь G4 (установлена)
• Ключ шестигранный 2 мм
• Ключ шестигранный 2.5 мм
• Ключ шестигранный 3 мм
• Кабель питания
• Адаптер сетевой 12В / 2А
• Предохранитель запасной 5А/250В - 2 шт
• Предохранитель запасной 3.15А/250В - 2 шт
• Чехол пылезащитный
• Руководство по эксплуатации
