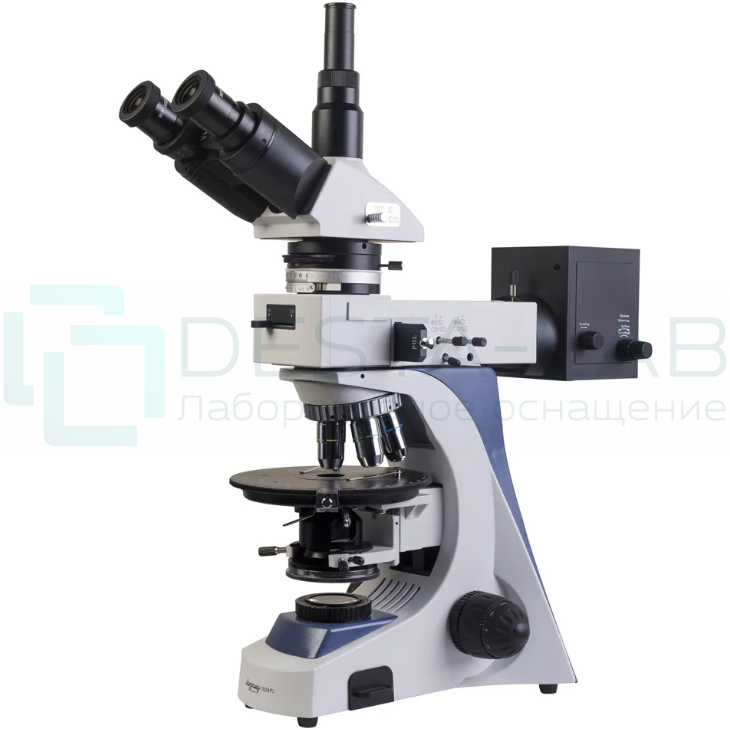

Микроскоп Микромед ПОЛАР 3

Поляризационный микроскоп Микромед ПОЛАР 3 — прибор для исследований в поляризованном свете: минералогия, петрография, кристаллография.

Микроскоп предназначен для исследований в проходящем и отраженном свете. Микроскоп применяется для исследований в минералогии, кристаллографии, фармакологии, химии, криминалистике и других областях, где необходимо проводить исследования в проходящем свете и исследовать анизотропные свойства различных материалов. В промышленности и на производстве микроскоп используется для контроля качества полупроводниковых материалов, исследования остаточных напряжений материалов и примесей в растворах.

Увеличение микроскопа в стандартной комплектации 40х-1000х, при использовании дополнительных окуляров 20х-2000х. В базовом комплекте микроскопа шесть объективов, предназначенных для обычного и поляризованного света - 4x/0.10, 10x/0.25, 20х/0.40, 40x/0.65, 60x/0.80 и иммерсионный объектив 100х/1.25OIL.

Объективы микроскопа с планахроматической коррекцией изготовлены с применением оптических стекол без напряжений (SF). В объективах исправлена кривизна поля и сферическая аберрация, поэтому объективы создают плоское изображение с одинаково высокой резкостью по всему полю. Кроме того, в объективах исправлена кома, астигматизм и хроматические аберрации для двух длин волн. Высокая степень коррекции аберраций приближает разрешение объективов к теоретическому пределу.

Окуляры широкого поля с вынесенным на 20 мм выходным зрачком позволяют наблюдать полное поле зрения даже исследователю в очках. В базовом комплекте микроскопа два стандартных окуляра WF10х/22, окуляр WF10х/22 со шкалой 0.1 мм, окуляр WF10х/22 с сеткой и окуляр WF10х/22 с перекрестием. Также в комплект микроскопа входят окуляры WF 16х/16 и WF 20х/12. Для измерения линейных размеров в комплекте объект-микрометр 0.01 мм.

Тринокулярная визуальная насадка позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в вертикальный тубус с унифицированным посадочным диаметром 23.2 мм. Тубус имеет регулировку для точной настройки соответствия резкости изображений, наблюдаемых в окуляры и на мониторе ПК.
Световой поток с окуляров на камеру переводится оптическим переключателем с рукояткой на визуальной насадке.

Револьверное устройство предназначено для установки пяти объективов. Каждое гнездо для объектива оснащено механизмом центрировки, благодаря этому возможна прецизионная настройка соосности объектива, оптики осветителя и центра вращения предметного столика с исследуемым образцом.

Осветитель проходящего света Кёлера включает в себя центрируемый конденсор с апертурной диафрагмой и коллектор с полевой диафрагмой. В качестве источника света используется галогенная лампа 30Вт на напряжение 12В. Для настройки освещения конденсор установлен на кронштейне с возможностью подвижек для центрировки и подвижек по оси для фокусировки конденсора. При работе с объективами 4х и 10х фронтальная линза конденсора может выводиться из хода лучей, для этого она размещена на поворотном кронштейне. Блок питания лампы встроен в основание микроскопа и имеет регулировку яркости в пределах от 0 до 100%.

Осветитель отраженного света Кёлера предназначен для прямого освещения предмета через объектив. Это достигается с помощью оптического устройства опак-иллюминатора. Это позволяет создавать высокую интенсивность освещения в размер поля исследуемого участка предмета. Также свет при использовании подобной схемы падает на предмет строго по нормали, что особенно важно для исследования образцов в металлографии. Осветитель включает в себя коллектор с галогенной лампой 30Вт / 12В, конденсор и снабжен центрируемой полевой и апертурной диафрагмой. Галогенная лампа с коллектором установлена в вынесенном фонаре и имеет механизм для настройки лампы в 3-х плоскостях.

Промежуточный тубус микроскопа оснащен линзой Бертрана. Устройство предназначено для коноскопических исследований, позволяющих наблюдать в проходящем свете интерференционные фигуры исследуемых прозрачных объектов. Подобные исследования позволяют изучать оптические свойства кристаллов как при скрещенных поляризаторе и анализаторе, так и при обычным свете. При необходимости подобных исследований линза Бертрана вводится в ход лучей поворотом кольца на промежуточном тубусе. Для настройки линза снабжена механизмом фокусировки. В промежуточный тубус встроен выдвижной поворотный на 90⁰ анализатор и слот для оптических компенсаторов для работы с объектами, имеющими слабые анизотропные свойства.

Исследования в поляризованном свете проводятся в базовой комплектации микроскопа. Для работы в проходящем поляризованном свете используется вращающийся 0 - 360⁰ поляризатор и вращающийся 0 - 90⁰ анализатор. Поляризатор в поворотной оправе со шкалой встроен в конденсор, анализатор поворотной на 90⁰ конструкции со шкалой расположен в промежуточном тубусе и при работе в обычном свете выводится из хода лучей. Благодаря возможности вращения поляризатора и анализатора исследования можно поводить не только простым методом при скрещенном и параллельном поляризаторе и анализаторе, но и поворачивать собственно плоскость поляризации.

Для работы в отраженном поляризованном свете используется выдвижной поляризатор с постоянной плоскостью поляризации, установленный в осветительном модуле и поворотной на 90⁰ анализатор, расположенный в промежуточном тубусе. В отраженном свете исследования проводятся методом простой поляризации.

Для исследования объектов со слабым двойным лучепреломлением в комплект входят оптические компенсаторы 1/4λ, λ и кварцевый клин 4λ. Компенсаторы имеют формат слайдеров и устанавливаются в предназначенный для них слот в промежуточном тубусе.

Фокусировка микроскопа производится перемещением предметного столика. Для этого использован механизм на демпфированной зубчатой рейке с коаксиальными приводами для грубой и тонкой фокусировки. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает плавный ход, высокую точность настройки фокуса и предотвращает самопроизвольное опускание столика. Ход механизма фокусировки составляет 25 мм. Обе рукоятки тонкой фокусировки имеют шкалу с ценой деления 0.002 мм и за один оборот перемещают предметный столик на 0.2 мм.

Круглый предметный столик микроскопа с вращением на 360⁰, имеет диаметр 160 мм. Столик оснащен круговой шкалой с ценой деления 1⁰ и нониусом. Для фиксации исследуемого образца в комплект микроскопа входят два пружинных зажима для образцов. Для перемещения образцов стандартных размеров с высокой точностью комплект входит съемный механический препаратоводитель. Устройство фиксируется в отверстиях предметного столика и позволяет перемещать препарат во взаимно-перпендикулярных направлениях в пределах 30-25 мм.

Особенности

• Исследования в проходящем обычном и поляризованном свете
• Исследования в отраженном обычном и поляризованном свете
• В комплекте 6 планахроматов высокого разрешения и 9 окуляров
• Набор оптических компенсаторов в комплекте
• Револьвер на 5 объективов с центрируемыми гнездами
• Освещение Кёлера позволяет полностью реализовать разрешение объективов
• Фокусируемая линза Бертрана для коноскопических исследований
• Вращающийся круглый предметный столик
• Галогенная лампа с комфортным для зрения спектром излучения

Характеристики

Микроскоп Микромед ПОЛАР 3

Методы исследований

Объективы

Визуальная насадка

Окуляры

Осветитель проходящего света

Осветитель отраженного света

Промежуточный тубус

Механизм фокусировки

Предметный столик

Эксплуатационные параметры

Габариты и вес

Комплектация

• Штатив микроскопа (со встроенным в основание блоком питания, фокусировочным механизмом, с предметным столиком и револьвером)
• Конденсор
• Тринокулярная визуальная насадка
• Промежуточный тубус с линзой Бертрана и анализатором
• Осветитель проходящего света (в основании)
• Осветительное устройство отраженного света
• Револьвер на пять объективов с центрируемыми гнездами (на штативе)
• Предметный стол круглый вращаемый (на штативе)
• Объектив-планахромат 4х/0.10 ?/-
• Объектив-планахромат 10х/0.25 ?/-
• Объектив-планахромат 20х/0.40 ?/0.17
• Объектив-планахромат 40х/0.65 ?/0.17
• Объектив-планахромат 60х/0.80 ?/0.17
• Объектив-планахромат 100х/1.25 ?/0.17
• Окуляр 10х/22 - 2 шт
• Окуляр 10х/22 со шкалой (0.1 мм)
• Окуляр 10х/22 с перекрестием
• Окуляр 10х/22 с сеткой
• Окуляр 16х/16 - 2 шт
• Окуляр 20х/12 - 2 шт
• Наглазники на окуляры - 2 шт (на окулярах 10х/22)
• Объект-микрометр 0.01 мм
• Препаратоводитель
• Компенсатор ? в оправе
• Компенсатор ?/4 в оправе
• Кварцевый клин 4? в оправе
• Светофильтр нейтральный (ND25)
• Светофильтр голубой (LBD-2)
• Светофильтр интерференционный зеленый (IF550)
• Светофильтр круглый голубой в оправе
• Лампа галогенная 30Вт/12В, цоколь G4 проходящего света - 2 шт (одна в осветителе)
• Лампа галогенная 30Вт/30Вт, цоколь G6 отраженного света - 2 шт (одна в осветителе)
• Вставка плавкая (предохранитель) - 2 шт (одна установлена)
• Винт центрировочный - 2 шт
• Ключ шестигранный
• Колпачок окулярного тубуса - 2 шт
• Заглушка тринокулярной насадки
• Заглушка штатива
• Заглушка осветительного устройства отраженного света - 2 шт
• Заглушка промежуточного тубуса - 2 шт
• Сетевой кабель
• Чехол
• Руководство по эксплуатации
