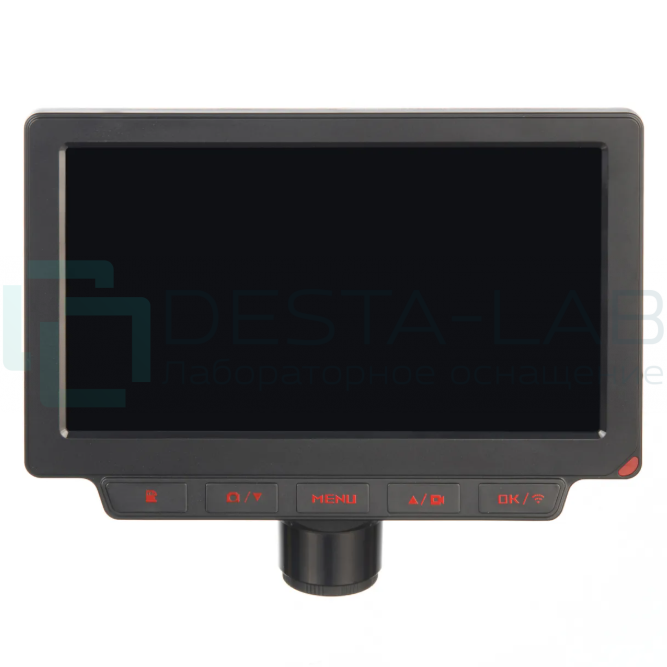

Система визуализации Микромед Visual Lite H7 4MP для микроскопа

Устройство предназначено для преобразования оптического изображения в цифровое с просмотром в реальном времени на жидкокристаллическом дисплее. В базовом комплекте устройство используется с микроскопами. С помощью дополнительных переходников устройство может быть установлено на телескопы, зрительные трубы и другие оптические наблюдательные приборы. Представляет из себя цветной IPS монитор, объединенный с камерой CMOS.

Области применения - визуальные интерактивные методы в учебном процессе, промышленный контроль, измерения линейных величин, исследования в биологии, химии и физике. Результаты исследований могут быть сохранены на карту micro SD, устанавливаемую в слот на мониторе. Для питания камеры и монитора в устройство встроен аккумулятор.

Работает «из коробки». Все, что требуется для начала работы, это установить устройство на микроскоп с помощью одного из двух комплектных адаптеров. Установить приложение TOX - APP по коду непосредственно с монитора и подключиться к локальной Wi-Fi сети к мобильному устройству, или к внешнему устройству через порты HDMI или USB Type C.

Два стандарта установки. Универсальность достигается благодаря двум посадочным стандартам – резьбой C-mount и адаптеру Е-тип Ø 23.2 мм. Это позволяет без ограничений использовать устройство со многими моделями микроскопов – с тринокулярными, с бинокулярными и с монокулярными с тубусом Ø 23.2 мм. Устройство устанавливается в окулярный тубус микроскопа вместо оптического окуляра. Для использования со стереомикроскопами предназначаются переходники 23.2 - 30.0 и 23.2 - 30.5, используемые совместно с комплектным адаптером Е-типа. Высокая чувствительность CMOS сенсора камеры позволяет применять устройство не только с микроскопами – любой оптический наблюдательный прибор, будь то телескоп или зрительная труба, может быть превращен в цифровой. Для установки также потребуются дополнительные переходники.

Монитор на матрице с технологией IPS позволяет без чрезмерного напряжения глаз исследовать изображения объектов без подключения к ПК. Жидкокристаллическая матрица IPS позволяет наблюдать отчетливое изображение с углами обзора до 170⁰ без затемнения, это позволяет участвовать в исследованиях нескольким лицам и проводить наблюдения с достаточным комфортом. Минитор имеет диагональ 7”, его разрешение 1024 х 600 точек. Монитор подвижно закреплен на кронштейне и имеет возможность наклона до 85⁰, что позволяет настроить его положение для комфортного наблюдения.

Управление основными функциями устройства осуществляется кнопками, расположенными на корпусе монитора, также может быть использована дополнительно приобретаемая USB мышь. Настройки позволяют подключаться к сети Wi-Fi, выходить в главное меню и настраивать с его помощью основные функции, такие как контрастность, резкость, вводить коррекцию экспозиции, устанавливать баланс белого, сохранять на карту micro SD изображения и видео.

К дополнительным настройкам доступ можно получить в приложении TOX – APP и при использовании ПО Micromed View. Сенсор CMOS интегрированный в устройство позволяет захватывать оптическое изображение и преобразовывать его в цифровое. Цветной CMOS сенсор имеет разрешение 4Мр, формат 1/3”, разрешение сенсора 4Мп позволяет просматривать видео Full HD при скорости передачи данных 25 кадров в секунду и записывать фото файлы с расширением до 8 Мп.

Подключение по Wi-Fi позволяет использовать смартфон или планшет и дистанционно управлять с его помощью настройками из приложения TOX - APP. Приложение предоставляет пользователю дополнительные возможности по сохранению и систематизации необходимых файлов и позволяет обмениваться данными в процессе обучения, внося тем самым в обучение интерактивные элементы. Скачать приложение для Android и IOS можно непосредственно с дисплея устройства по QR-коду.

Сохранение данных возможно на карту памяти формата micro SD. Кроме того, данные для сохранения могут быть переданы по сети Wi-Fi на любое поддерживаемое устройство или сохранены на жесткий диск при работе с ПК.

Питание устройства осуществляется от комплектного Li-Ion аккумулятора Тип 18650 емкостью 2000 мАч. Для зарядки аккумулятора в комплект устройства входит сетевой адаптер 5В с кабелем USB2.0 - USB Type C.

Особенности

• Камера и жидкокристаллический IPS дисплей в одном устройстве
• Цветной CMOS сенсор с разрешением 4Мр
• Запись видео Full HD (1920 x 1080)
• Подключение по Wi-Fi и управления с устройств Android или IOS
• Подключение к ПК
• Наклоняемый кронштейн дисплея для комфортной работы
• Посадочный стандарт C-mount и адаптер 23.2 мм в комплекте
• Питание от встроенного аккумулятора
• Слот для карты памяти micro SD

Характеристики

Система визуализации Микромед Visual Lite H7 4MP для микроскопа

Камера

Монитор

Внешние устройства

Эксплуатационные параметры

Габариты и вес

Комплектация

• Монитор с интегрированным СМОS сенсором и адаптером C-mount
• Переходник C-mount / 23.2 мм (Е-тип)
• Сетевой адаптер 100-240В / 50-60 Гц / 0.3 А
• Кабель USB 2.0 – type C
• Кабель HDMI 1.2
• Микрометрический слайд 44 х 52 мм
• Аккумулятор Тип 18650 /2000мАч
• Защитная крышка сенсора
• Карта памяти micro SD 8 гБ
• Упаковочная коробка
• Руководство по эксплуатации
