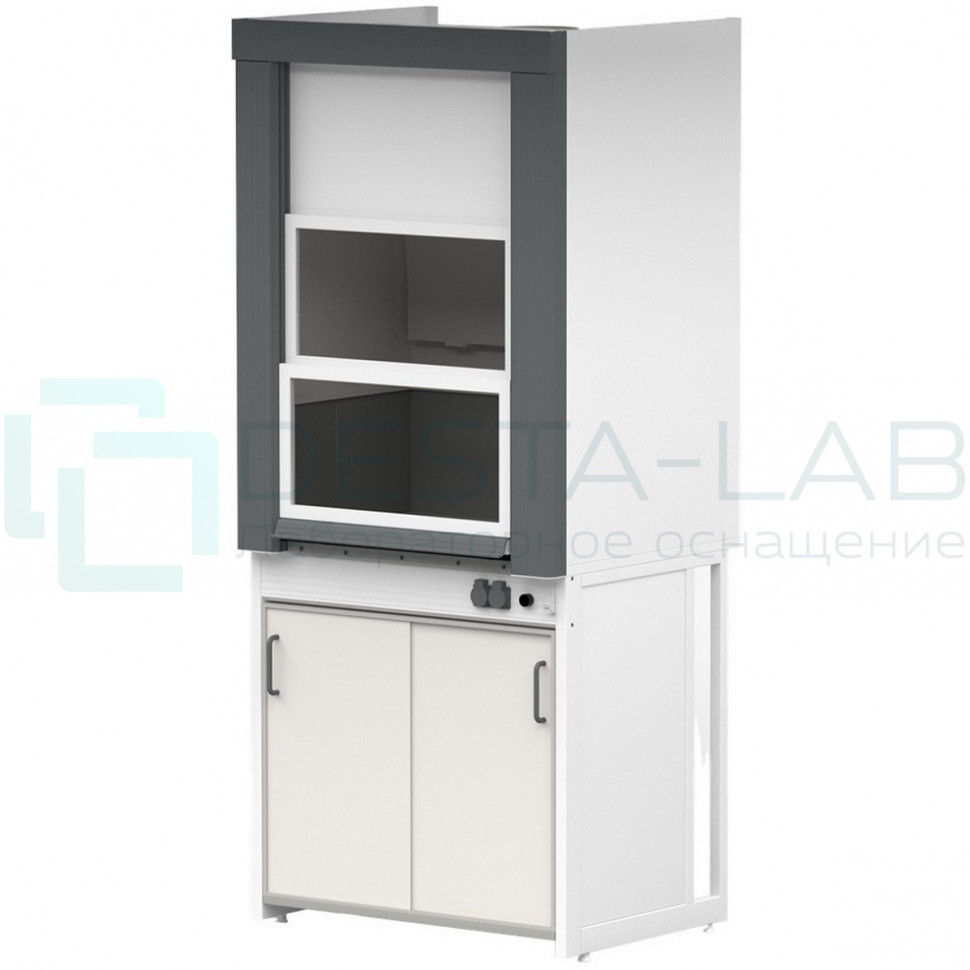

Шкаф вытяжной для работы с кислотами ЛАБ-М ШВК 90.74.210 TR

Шкаф вытяжной для работы с кислотами ЛАБ-М ШВК 90.74.210 TR

Вытяжные шкафы ЛАБ-М ШВК разработаны специально для работ с кислотами и другими коррозионно-активными веществами.

Для защиты рабочего бокса от брызг и паров кислот, внутри него устанавливается капсула из полипропилена. Задняя и боковые панели внутренней капсулы футерованы керамическими плитами на высоту 290 мм. Такая конструкция обеспечивает долговременную эксплуатацию моделей ЛАБ-М ШВК без появления признаков коррозии (естественно, при условии нормальной работы вытяжной системы).

В опорной раме шкафа ЛАБ-М ШВК 90.74.210 TR обычно размещается встраиваемая коррозионно-стойкая тумба ЛАБ-М НТ-PP 83.46.70 из полипропилена (не входит в базовый комплект).

Основные характеристики

Базовая комплектация, характеристики основных элементов

Рабочий бокс

• Корпус изготовлен из листовой стали, окрашенный порошковой краской белого цвета (RAL 9016)
• Внутренняя капсула из полипропилена с футеровкой керамическими плитами задней и боковых панелей на высоту 290 мм
• Передний противопроливочный бортик - HPL пластик
• Направляющие стойки – алюминиевый профиль, окрашенный порошковой краской темно-серого цвета (RAL 7011) c фактурой "шагрень"
• Двойной зависимый подъемный экран – закаленное стекло в алюминиевых рамах, подъем 0-680 мм, не выходит за габариты шкафа при подъеме
• Противовесы размещены в передних стойках-пилонах и легко обслуживаются
• Верхний неподвижный экран – полипропилен
• Воздушные перегородки формируют три зоны удаления воздуха
• Светильник светодиодный пылевлагозащищенный IP65, 2х10 Вт, отделен от рабочего пространства закаленным стеклом толщиной 4 мм
• Фланец для соединения с вытяжной системой полипропиленовый, d=200 мм, расстояние от задней панели до центра фланца – 140 мм

Рамное основание

• Сборно-разборный каркас, выполненный из металлического профиля прямоугольного сечения, окрашенного порошковой краской (RAL 9016) с фактурой шагреневой кожи
• Сервисная панель – алюминиевый профиль, окрашенный порошковой краской белого цвета (RAL 9016) с фактурой "шагрень"
• В сервисной панели смонтированы:
  - выключатель освещения
  - автомат отключения питания 16 А
  - две брызгозащищенные розетки с крышкой IP54, 16 А, 220/230 В
  - электромонтажная коробка (IP55), расположена на оборотной стороне
• Регулируемые опоры

Дополнительное оснащение:

• ЛАБ-М НТ-PP 83.46.70, нижняя тумба хранения, полипропилен
• Система вентиляции тумбы ЛАБ-М СВТ-ШВК
• Светильник во взрывозащищенном исполнении ЛАБ-М СВИС20, устанавливается взамен стандартного
• Электророзетка ЛАБ-М ЭР
• Автомат отключения питания ЛАБ-М АО16
• Сборник конденсата ЛАБ-М СК-ШВ
• CCHA B, сливная раковина керамическая, 300х150 мм, размер чаши 260*115 мм, глубина 125 мм
• SNK3015, сливная раковина из полипропилена, 300х150 мм, глубина 150 мм
• ЛАБ-М ШВРВП-1, дроссельная заслонка с ручным приводом, полипропилен
• ЛАБ-М ШВРВП-2, дроссельная заслонка с электроприводом, полипропилен
• ЛАБ-М ШВРВП-3, дроссельная заслонка с электроприводом и позиционером положения заслонки, полипропилен
• Вентиль дистанционный для воды
• Вентиль дистанционный для азота
• Вентиль дистанционный для кислорода
• Вентиль дистанционный для сжатого воздуха
• Вентиль дистанционный для природного газа
• Вакуумный вентиль дистанционный
• Выпускной патрубок для воды угловой, 90°, длина выпуска 150 мм
• Выпускной патрубок для технического газа угловой, 45°
• Патрубок для сжатого воздуха угловой, 45°
• Патрубок для природного газа угловой, 45°
• Вакуумный патрубок угловой, 45°
