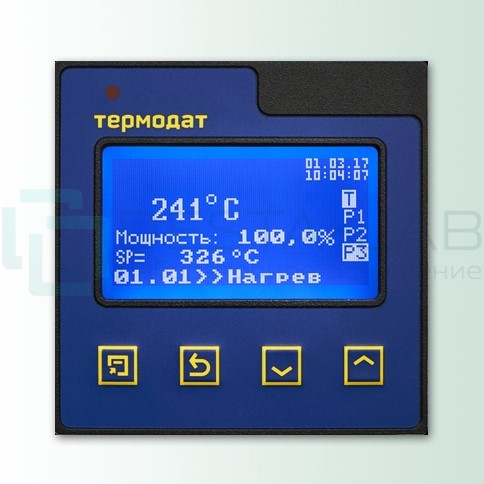

Регулятор температуры ТЕРМОДАТ-16

«Термодат-16» - одноканальный программный ПИД-регулятор температуры и электронный самописец с графическим 3,5" дисплеем. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задаётся пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.

«Термодат-16» обеспечивает регулирование температуры по программе, то есть по заранее установленному оператором графику. График (программа регулирования) может содержать до двадцати участков, каждый из которых определяет действия прибора: нагрев, охлаждение, поддержание температуры. Имеется возможность задать 20 программ регулирования и в дальнейшем оперативно выбирать одну из них.

«Термодат-16» имеет жидкокристаллический графический дисплей 3,5", который позволяет просматривать измеренные значения в виде графика. Результаты измерений, текущая дата и время записываются в энергонезависимую память большого объёма, образуя архив данных. Данные из архива могут быть просмотрены на дисплее прибора или переданы на компьютер по интерфейсу RS-485 для дальнейшей обработки.

Основные возможности и особенности регулятора "Термодат-16"

Запуск программы на выполнение осуществляется подачей соответствующей команды с клавиатуры прибора, внешней кнопкой или тумблером. При завершении программы регулирование прекращается, при этом прибор продолжает измерять температуру. Прервать выполнение программы можно в любой момент, подав соответствующую команду (выключен) с клавиатуры прибора.

• диапазон измерения температуры от -100 до 2500 °С определяется датчиком;
• температурное разрешение по выбору 1 или 0,1 °С;
• работа в режиме электронного самописца. Измеренная температура выводится в виде графика на жидкокристаллический графический дисплей с подсветкой;
• предусмотрена автоматическая настройка коэффициентов ПИД-регулирования. Прибор может также работать в режиме позиционного регулирования (on/off включено/выключено);
• имеет универсальные входы, что позволяет использовать для измерений различные датчики: термопары, термосопротивления, датчики с токовым выходом и др.;
• может управлять как печью, так и холодильником. Прибор имеет особый комбинированный режим - управление нагревателем и охлаждением в одном устройстве;
• имеет развитую систему аварийной и предупредительной сигнализации. Это пять различных типов "аварии", сигнализация об обрыве, о нарушении контура регулирования;
• имеет четыре выхода, два из них - релейные. Назначение выходов задаёт пользователь. Релейный выход достаточно мощный, предназначен для управления нагревателем, охладителем или для аварийной сигнализации. Транзисторный выход предназначен для работы е мощными тиристорными силовыми блоками;
• имеет жидкокристаллический графический дисплей 3,5", который позволяет просматривать измеренные значения в виде графика. Результаты измерений записываются в энергонезависимую память большого объёма, образуя архив данных. Кроме результатов измерений в архив записывается текущая дата и время. Данные из архива могут быть просмотрены на дисплее прибора или переданы на компьютер для дальнейшей обработки;
• подключение к компьютеру осуществляется по последовательному интерфейсу RS485, для этого прибор имеет соответствующие контакты. К компьютеру одновременно может быть подключено несколько приборов. Их количество зависит от структуры сети и от используемого на компьютере программного обеспечения;
• поддерживает два протокола обмена с компьютером: "Термодат" - протокол, специфический для приборов "Термодат", и широко распространённый протокол Modbus (ASCII).
• Габаритные размеры (ШхВхГ) – 96х96х92 мм
• Масса не более 1 кг.
