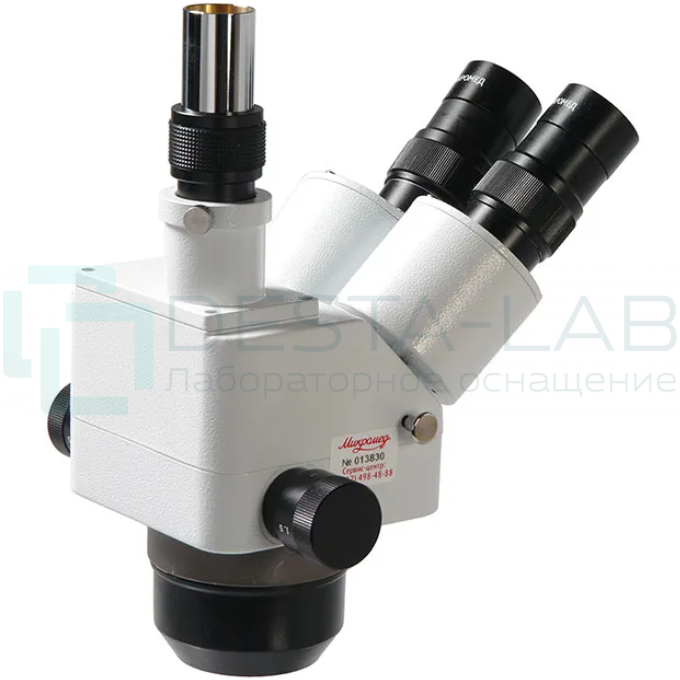

Оптическая головка Микромед МС-2-ZOOM вар.2

Стереоскопическая головка предназначена для наблюдения прямого изображения трехмерных и плоских объектов. Головка применяется с дополнительным фокусировочным механизмом и штативами Микромед, что позволяет перемещать оптическую головку в широких пределах с четырьмя и более степенями свободы и устанавливать головку в любом положении. Благодаря создаваемому прямому стереоскопическому изображению и большому рабочему расстоянию головка используется для проведения тонких технологических операций в промышленности, контроля качества на производстве, для ремонтных и реставрационных работ.

Объективы стереоскопической головки имеют переменное увеличение, плавно изменяемое от 1х до 4х. Для наблюдения стереоскопического трехмерного изображения применяется пара одинаковых объективов, установленных под углом к плоскости исследуемого объекта. Высокое качество изображения определяется точно рассчитанными и изготовленными объективами. Благодаря их оптической конструкции с исправленными аберрациями достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Конструкция объективов позволяет сохранять точную фокусировку микроскопа вне зависимости от установленного значения увеличения, как при наблюдении в окуляры, так и при записи с помощью камеры.

Увеличение с окулярами SWF 10х/23, входящими в комплект поставки составляет от 10х до 40х. Для головки выпускаются окуляры WF 5х/20, WF 15х/15, WF 20х/10. С этими окулярами общий диапазон увеличений составит от 5х до 80х. Также доступен окуляр WF10х/22 со шкалой, позволяющий проводить измерение линейных размеров деталей объектов.

Рабочее расстояние головки составляет 85 мм и оно постоянно при изменении увеличения объективов и окуляров. Рабочее расстояние может варьироваться в пределах от 172 до 28 мм при использования дополнительных оптических насадок на объективы.

Дополнительные окуляры и насадки позволяют в широких пределах управлять такими параметрами как увеличение и рабочее расстояние. Оптические насадки изменяют рабочее расстояние, увеличение микроскопа и размер поля зрения. При использовании дополнительных окуляров изменяется только увеличение микроскопа и размер поля зрения. Эти принадлежности доступны по дополнительному заказу.

Тринокулярная конструкция с тубусом визуализации позволяет эффективно использовать дополнительную окулярную камеру. Камера устанавливается в адаптер тубуса со стандартным посадочным диаметром 23,2 мм совместимым с многими окулярными камерами. Для настройки точного соответствия фокусировки оптического и цифрового изображения тубус имеет механизм подвижки камеры. Окулярные тубусы имеют угол наклона 45⁰, каждый тубус снабжен собственным механизмом диоптрийной коррекции ±5 дптр. Межзрачковое расстояние настраивается в пределах от 55 до 75 мм. Головка снабжена оптическим переключателем светового потока – свет может направляться от левого окуляра в тубус визуализации и при использовании камеры сохраняется возможность наблюдения в правый окуляр. При визуальных исследованиях весь свет можно переключить на окуляры.

Фокусировка оптической головки и установка ее на штатив производится с помощью приобретаемого дополнительно фокусировочного механизма для микроскопов серии МС-2 с посадочным диаметром кронштейна 76 мм. Механизм имеет зубчато-реечную конструкцию с демпфированной направляющей «ласточкин хвост». Диапазон хода механизма составляет 60 мм.

Штативы для оптической головки приобретаются дополнительно. Исходя из задач оптическая головка может быть установлена на штативы Микромед TD-1, TD-2, TD-3 или TD-4. Штативы имеют значительное количество степеней свободы, позволяют надежно фиксировать головку и перемещать ее в широких пределах. Возможность движения головки в горизонтальном и вертикальном направлении на значительные величины в сочетании с поворотами, уклонами и выносом за пределы предметного стола предоставляют исследователю возможность установить головку в любое удобное для наблюдений положение.

Освещение при исследованиях обеспечивается с помощью естественного света или дополнительно приобретаемыми осветителями. Например, точечными светодиодными осветителями на гибких держателях и кольцевым бестеневым осветителем из ассортимента дополнительных принадлежностей.

Особенности

• Плавное изменение увеличения от 10х до 40х без потери точной фокусировки.
• Дополнительная оптика расширяет диапазон увеличений от 2.5х до 160х.
• Рабочее расстояние 85 мм постоянно на всех увеличениях объективов.
• Тринокулярная визуальная насадка с оптическим переключателем.
• Тубус канала визуализации с фокусировкой.
• Широкие возможности перемещений головки с дополнительными штативами.
• Полностью металлический конструктив.

Характеристики

Оптическая головка МС-2-ZOOM вар. 2

Увеличение

Рабочее расстояние

Размер поля зрения

Окуляры

Визуальная насадка

Условия эксплуатации

Габариты и вес

Комплектация

• Оптическая головка с блоком объективов, окулярными тубусами, каналом визуализации и механизмом зуммирования
• Окуляр SWF 10х/23 мм – 2 шт
• Тубус канала визуализации
• Резиновые наглазники – 2 шт
• Чехол пылезащитный
• Руководство по эксплуатации
