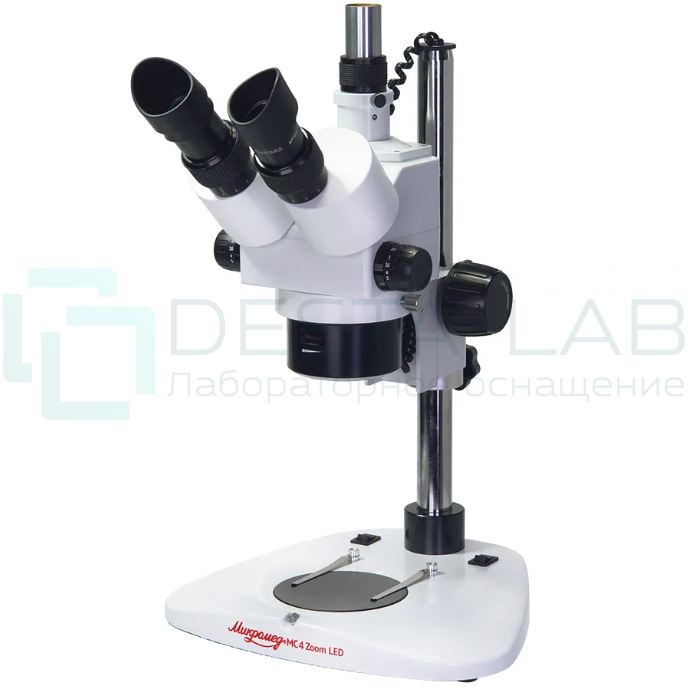

Микроскоп Микромед МС-4-ZOOM LED (тринокуляр)

Микроскоп предназначен для наблюдения прямого изображения трехмерных и плоских объектов. Микроскоп применяется в промышленности, материаловедении, медицине, биологии, фармацевтике, сельском хозяйстве, службе охраны окружающей среды, для исследования образцов горных пород в минералогии. Микроскоп используется в научных целях, на производстве, при реставрационных работах и в учебном процессе. Благодаря увеличенной высоте штативной штанги могут исследоваться габаритные объекты, в том числе жидкие среды в лабораторной посуде. Наблюдение может производиться как в отраженном, так и в проходящем свете.

Объективы микроскопа имеют переменное увеличение, плавно изменяемое от 0,75х до 5х. Для наблюдения стереоскопического трехмерного изображения применяется пара одинаковых объективов, установленных под углом к плоскости исследуемого объекта. Высокое качество изображения определяется точно рассчитанными и изготовленными объективами. Благодаря их оптической конструкции с исправленными аберрациями достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Конструкция объективов позволяет сохранять точную фокусировку микроскопа вне зависимости от установленного значения увеличения, как при наблюдении в окуляры, так и при записи с помощью камеры.

Увеличение микроскопа с окулярами WF 10х/23, входящими в комплект поставки составляет от 7,5х до 50х. Для микроскопа выпускаются окуляры WF 5х/23, WF 15х/15 и WF 20х/13.5. С этими окулярами общий диапазон увеличений микроскопа составит от 3,8х до 100х. Для микроскопа также доступен окуляр WF10х/23 со шкалой, позволяющий проводить измерение линейных размеров деталей объектов.

Рабочее расстояние микроскопа составляет 113 мм, и оно не меняется при изменении увеличения объективов и окуляров. Рабочее расстояние может варьироваться в пределах от 177 до 33 мм при использования дополнительных оптических насадок на объективы.

Дополнительные окуляры и насадки позволяют в широких пределах управлять такими параметрами, как увеличение и рабочее расстояние. Оптические насадки изменяют рабочее расстояние, увеличение микроскопа и размер поля зрения. При использовании дополнительных окуляров изменяется только увеличение микроскопа и размер поля зрения. Эти принадлежности доступны по дополнительному заказу.

Тринокулярная визуальная насадка снабжена тубусом визуализации, что позволяет эффективно использовать дополнительную окулярную камеру. Камера устанавливается в адаптер тубуса со стандартным посадочным диаметром 23,2 мм совместимым с многими окулярными камерами. Для настройки точного соответствия фокусировки оптического и цифрового изображения тубус имеет механизм подвижки камеры. Окулярные тубусы визуальной насадки имеют угол наклона 45⁰, каждый тубус имеет механизм диоптрийной коррекции ±5 дптр. Межзрачковое расстояние настраивается в пределах от 52 до 75 мм.

Исследования в отраженном свете проводятся с использованием встроенного кольцевого осветителя. Осветитель расположен на оси блока объективов. В осветитель встроены 30 светодиодов дневного спектра излучения расположенные по кольцу. Подобная конфигурация осветителя позволяет получать освещение без косых теней, приводящих к получению ложных результатов исследования. Суммарная мощность всех светодиодов 3 Вт. По дополнительному заказу микроскоп может быть укомплектован точечными светодиодными осветителями на гибких держателях.

Исследования в проходящем свете проводятся при исследовании объектов, способных пропускать свет. Например, биологических образцов, минералов или прозрачных полимеров в промышленности. Осветитель проходящего света встроен в основание микроскопа. В качестве источника света используется светодиод 1 Вт с дневным спектром излучения. Осветитель комплектуется рассеивающим фильтром. Для размещения объекта исследования в комплекте микроскопа имеются предметные вставки – полупрозрачная для проходящего света, двухсторонняя черная/белая для исследований в отраженном свете. Оба осветителя работают от блока постоянного тока, встроенного в основание микроскопа, и имеют плавную независимую регулировку яркости.

Фокусировка микроскопа производится с помощью зубчато-реечного механизма с демпфированной направляющей «ласточкин хвост». Конструкция обеспечивает не только плавный ход и высокую точность настройки положения фокуса, но и предотвращает самопроизвольное опускание оптической головки. Диапазон хода механизма составляет 60 мм.

Штатив микроскопа имеет увеличенную до 345 мм высоту. Это позволяет перемещать оптическую головку по высоте в пределах 252 мм, что способствует полноценному применению оптических насадок, особенно уменьшающих с большим рабочим расстоянием. Значительная высота подъема позволяет исследовать габаритные объекты, такие как детали и узлы механизмов или жидкие среды в лабораторной посуде.

Особенности

• Плавное изменение увеличения от 7,5х до 50х без потери точной фокусировки.
• Дополнительная оптика расширяет диапазон увеличений от 1,9х до 200х.
• Рабочее расстояние 113 мм позволяет исследовать крупные объекты.
• Рабочее расстояние постоянно при всех увеличениях объективов.
• Увеличенная до 345 мм высота штатива для исследования габаритных объектов.
• Тринокулярная конструкция для эффективного использования камеры.
• Окуляры с собственной диоптрийной коррекцией.
• Кольцевой осветитель отраженного света и осветитель проходящего света.

Характеристики

Микроскоп стерео МС-4-ZOOM LED

Увеличение

Рабочее расстояние

Размер поля зрения

Окуляры

Визуальная насадка

Механизм фокусировки

Штатив

Осветитель проходящего света

Осветитель отраженного света

Условия эксплуатации

Габариты и вес

Комплектация

• Основание микроскопа со встроенным осветителем, штативной штангой и кронштейном оптической головки с механизмом фокусировки
• Оптическая головка с блоком объективов, окулярными тубусами, каналом визуализации и механизмом зуммирования
• Кольцевой LED осветитель (установлен)
• Окуляр WF 10х/23 – 2 шт
• Тубус канала визуализации
• Вставка полупрозрачная Ø95 мм
• Вставка белая/черная Ø95 мм
• Пружинные зажимы – 2 шт (установлены)
• Резиновые наглазники – 2 шт
• Винт крепления оптической головки (установлен)
• Чехол пылезащитный
• Адаптер сетевой 100-240 В, 4.5 В / 1 А с кабелем
• Руководство по эксплуатации
