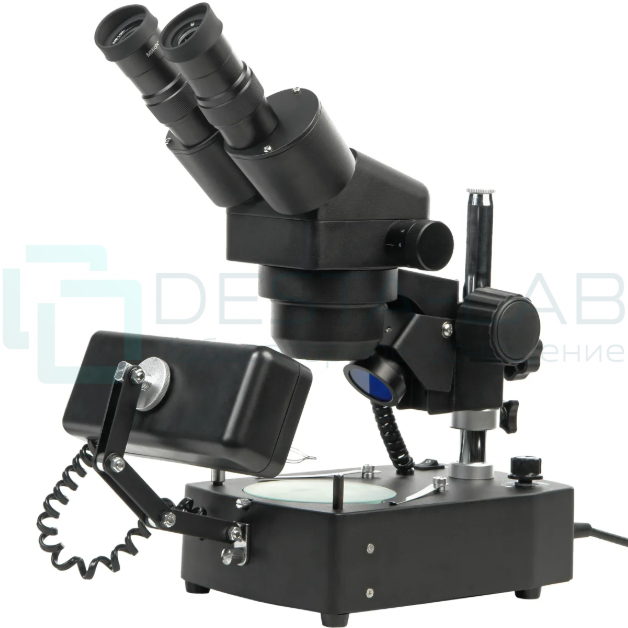

Микроскоп стерео Микромед MC-2-ZOOM Jeweler BE

Микроскоп предназначен для наблюдения прямого изображения трехмерных и плоских объектов. Наблюдение производится в отраженном или проходящем свете. Большое рабочее расстояние микроскопа позволяет исследовать крупные объемные объекты. Микроскоп используется в ювелирной промышленности, для проведения точных работ и тонких технологических операций в промышленности, при реставрационных работах и в учебном процессе. Микроскоп применяется при монтажных операциях и для контроля качества на производстве.

Высокое качество изображений, создаваемых стереомикроскопом, определяется точно рассчитанным и изготовленным объективам ZOOM с исправленными оптическими аберрациями. Благодаря этому наблюдатель видит яркое и резкое изображение, которое можно не только детально анализировать визуально, но с помощью окулярной камеры просматривать на мониторе и сохранять без потерь информативности.

Объективы микроскопа имеют переменное увеличение, плавно изменяемое от 1х до 4х. Микроскоп имеет оптическую схему Грену и снабжен парой идентичных объективов, установленных под углом к плоскости исследуемого объекта. Это позволяет наблюдать стереоскопическое изображение трехмерных объектов. Объективы обеспечивают рабочее расстояние микроскопа 90 мм, постоянное при изменении увеличения объективов и при использовании дополнительных окуляров.

Увеличение микроскопа плавно регулируется вращением рукояток с обоих сторон оптической головки. При изменении увеличения сохраняется точная фокусировка микроскопа. С комплектными окулярами WF10х/22 общее увеличение составляет от 10х до 40х. Дополнительно могут быть приобретены окуляры WF5x/20, WF15х/15 и WF20х/10. Применение дополнительных окуляров расширяет диапазон увеличений до 5х-80х. Для микроскопа также доступен окуляр WF10х/20 со шкалой, позволяющий проводить измерение линейных размеров объектов исследования.

Исследования в отраженном свете возможны с помощью двух осветителей. В составе микроскопа осветитель с коллектором и галогенной лампой 10 Вт / 12 В и осветитель рассеянного света на люминесцентной лампе 10 Вт с диффузором. Галогенный осветитель отраженного света снабжен конверсионным светофильтром, что позволяет повысить его цветовую температуру при совместном использовании с люминесцентным осветителем.

Конденсор темного поля, входящий в базовый комплект микроскопа, позволяет с достаточным контрастом исследовать объекты, плохо визуализируемые при обычных методах исследований, например, включения в прозрачных кристаллах или изделиях из стекла. Конденсор имеет встроенную апертурную ирисовую диафрагму для настройки освещения. Конструкция осветителя позволяет устанавливать комплектные вставки – полупрозрачную для работы в проходящем свете или двухстороннюю черную/белую для исследований в отраженном свете.

Визуальная насадка микроскопа позволяет настраивать межзрачковое расстояние в пределах от 54 до 75 мм, для коррекции аметропии глаз наблюдателя оба окулярных тубуса снабжены механизмом диоптрийной коррекции ±5 дптр.

Окулярная камера может быть установлена в любой окулярный тубус. Диоптрийная подвижка используется для регулировки точного соответствия фокуса как при наблюдении в оптический окуляр, так и на мониторе ПК. Для того, чтобы установить камеру, необходимо извлечь из тубуса оптический окуляр и вместо него установить камеру. Окулярный тубус микроскопа имеет внутренний диаметр 30,5 мм, поэтому при использовании видеоокуляра с посадочным диаметром 23,2 мм потребуется переходник.

Фокусировка микроскопа производится перемещением по вертикали оптической головки с помощью механизма со стальной рейкой и зубчатым колесом. Механизм имеет величину хода 60 мм и снабжен механизмом регулировки усилия фокусировки. Оптическая головка движется по точно изготовленной стальной направляющей «ласточкин хвост». Благодаря такому механизму обеспечивается высокая точность и плавность фокусировки микроскопа.

Конструкция микроскопа на основе схемы Грену имеет компактные размеры и позволяет микроскопу занимать минимум рабочего пространства. Основание, штатив и корпус визуальной насадки изготовлены из алюминиевого сплава методом литья под давлением. Это гарантирует надежность конструкции, стабильность настроек и длительный срок службы микроскопа. На все детали микроскопа нанесено износостойкое полимерное покрытие.

Особенности

• Прямое изображение наблюдаемого объекта.
• Переменное увеличение от 20х до 40х.
• Увеличение при использовании дополнительных окуляров – от 5х до 80х.
• Точная фокусировка сохраняется при изменении увеличения.
• Рабочее расстояние микроскопа 90 мм постоянно на всех увеличениях.
• Конденсор темного поля для исследования малоконтрастных объектов.
• Два источника отраженного света.

Характеристики

Микроскоп стерео МС-2-ZOOM Jeweler BE

Визуальная насадка

Объективы и окуляры

Осветители

Штатив

Механизм фокусировки

Условия эксплуатации

Габариты и вес

Комплектация

• Основание со штативом, блоком питания, механизмом фокусировки, встроенным осветителем проходящего света и люминесцентным осветителем отраженного света
• Оптическая головка с окулярными тубусами, объективами переменного увеличения имеханизмом зуммирования
• Кронштейн люминесцентного осветителя
• Окуляр WF 10х/22 – 2 шт
• Наглазники резиновые – 2 шт
• Конденсор темного поля с апертурной диафрагмой
• Вставка стеклянная матовая Ø95 мм
• Вставка непрозрачная черная/белая Ø95 мм
• Светофильтр синий Ø40 мм
• Ювелирный пинцет
• Основание для пинцета
• Ключ регулировочный механизма фокусировки
• Запасная галогенная лампа 12 В / 10 Вт, G4
• Запасная плавкая вставка 500 мА / 250 В
• Пылезащитный чехол
• Руководство по эксплуатации
