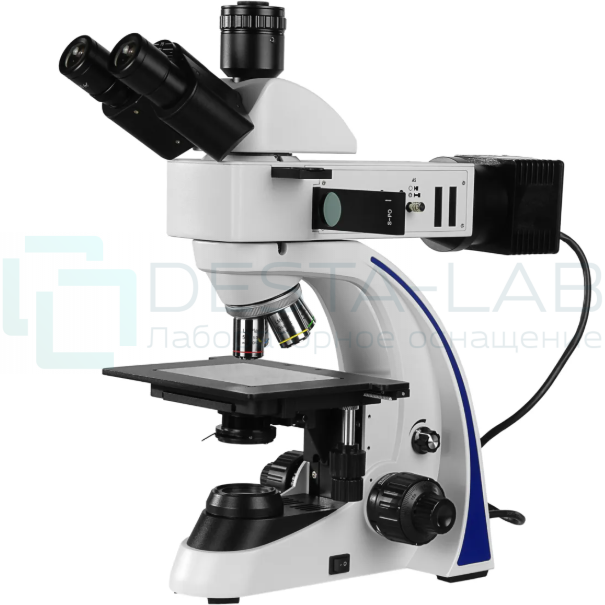

Микроскоп Микромед МЕТ-4

Металлографический микроскоп Микромед МЕТ-4 — прибор для исследования микроструктуры металлов и сплавов в отражённом свете.

Металлографический микроскоп предназначен для изучения микроструктур металлов, их сплавов, полупроводников и широко применяется в производственных лабораториях и при геолого-рудных исследованиях.

Микроскоп используется на производстве, в археологии, микроэлектронике и в других областях науки и техники для изучения структур различных материалов. Исследования могут проводиться не только в обыкновенном, но и в поляризованном свете. Осветитель проходящего света позволяет исследовать прозрачные и полупрозрачные объекты – пленки, нанопокрытия, фильтраты, пробы жидких и газовых сред.

Оптическая схема «бесконечность» в сочетании с высоким качеством оптических компонентов позволяет наблюдать безупречные изображения объектов. Высокое качество оптики приближает разрешение микроскопа к дифракционному пределу.

Оптическая конструкция включает оптическую головку с окулярными тубусами и каналом визуализации, объективы на револьверном устройстве, осветитель проходящего света и модуль осветителя отраженного света. Все оптические детали микроскопа изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей. Модульное строение микроскопа и схема «бесконечность» позволяет модернизировать и обновлять конфигурацию исходя из исследовательских задач.

Металлографические объективы планахроматической коррекции, входящие в комплект микроскопа, имеют увеличенное рабочее расстояние и высокое разрешение. Объективы рассчитаны на бесконечность и предназначены для наблюдений без покровных стекол. В объективах исправлена кривизна поля и сферическая аберрация, поэтому объективы создают плоское изображение с одинаково высокой резкостью по всему полю. Кроме того, в объективах
исправлена кома, астигматизм и хроматические аберрации для двух длин волн. Высокая степень коррекции аберраций приближает разрешение объективов к теоретическому дифракционному пределу.

В комплекте микроскопа объективы LМ PLAN 5x/0.15, LМ PLAN 10x/0.30, LМ PLAN 20x/0.40 и LМ PLAN 50x/0.55. По дополнительному заказу доступен объектив LМ PLAN 100х/0.80. Все оптические детали объективов, окуляров и визуальной насадки изготовлены из оптических стекол высокого класса с многослойным просветляющим покрытием поверхностей, что способствует минимальному светорассеянию и обеспечивает наблюдение контрастного и яркого изображения.

Осветитель проходящего света позволяет проводить исследования прозрачных или полупрозрачных объектов. Осветитель состоит из оптического коллектора со светодиодом и конденсора Аббе с N.A. = 1.25. Конденсор имеет встроенную ирисовую апертурную диафрагму, его конструкция допускает перемещение по оптической оси в диапазоне 14 мм для настройки осветителя. В качестве источника света применен светодиод 3 Вт с «теплым дневным» спектром излучения 4500⁰К.

Осветитель отраженного света состоит из вынесенного фонаря со светодиодом и коллектором и корпуса с конденсором, полевой и апертурной диафрагмой и опак-иллюминатором. Диафрагмы имеют механизмы центрировки, в корпусе осветителя расположены слоты для комплектных слайдеров поляризатора и анализатора, а также для дополнительных интерференционных светофильтров. Корпус и фонарь осветителя образуют единый функциональный модуль.

Прямое освещение предмета отраженным светом, реализованное в микроскопе, наилучшим образом удовлетворяет требованиям при исследовании объектов, плохо отражающих свет или, наоборот, отполированных до зеркального блеска шлифов.

В микроскопе реализована система прямого освещения предмета через объектив на основе схемы Кёлера. В этой схеме используется конденсор с светодиодом 5 Вт и опак-иллюминатор, направляющий свет, отраженный от объекта в окулярные тубусы. Одновременно свет источника от конденсора направляется опак-иллюминатором через объектив микроскопа на предмет исследования. Свет в подобной системе падает на предмет точно по вертикали и создает высокую интенсивность освещения строго в размер поля зрения объектива в пространстве предметов.

Поляризованный свет позволяет обнаруживать и изучать анизотропные свойства объектов, например, кристаллов, жидких высокомолекулярных полимеров, жидких кристаллов и многое другое. Микроскоп в базовой комплектации позволяет работать не только с обычным отраженным светом, но и с поляризованным. Для этого используется выдвижной поляризатор с постоянной плоскостью поляризации и вращающийся на 360⁰ выдвижной анализатор. При работе с обычным светом поляризатор и анализатор из хода лучей выводятся.

Тринокулярная визуальная насадка микроскопа позволяет передавать изображения на внешний монитор и записывать файлы с помощью дополнительной окулярной камеры, устанавливаемой в оптический выход канала визуализации. Отсутствие необходимости переключать световой поток с окуляров на камеру позволяет вести запись параллельно с наблюдением в окуляры. Камера устанавливается на адаптер стандарта С-mount. В комплект поставки входит оптический адаптер с увеличением 0.5х, что позволяет без потерь информации использовать камеры с форматом сенсора от 1/3″ до 1/2″. Адаптер имеет оптическую конструкцию с внутренней фокусировкой для настройки парфокальности цифрового и оптического изображения.

Фокусировка микроскопа осуществляется перемещением предметного столика. Для исследования крупных объектов конструкция механизма фокусировки обеспечивает диапазон перемещения 30 мм. Фокусировка осуществляется с помощью механизмов грубой и тонкой фокусировки, перемещающих предметный столик по направляющей с помощью зубчато - реечного механизма. Отсутствие люфтов обеспечивается демпфированной конструкцией механизма.

Предметный столик без выступающей рейки Х делает работу с микроскопом безопасной, особенно в условиях затемненной лаборатории. Размер рабочей поверхности столика 190х149 мм. Демпфированный механизм обеспечивает плавное перемещение объекта по направлениям X -Y в пределах 78 - 52 мм. Столик имеет центральное прямоугольное отверстие для прозрачных и непрозрачных предметных вставок размером 120х90 мм.

Особенности

• Увеличение 50х - 500х, с дополнительной оптикой 50х - 1600х
• Оптическая схема «бесконечность»
• Планахроматические объективы c большим рабочим расстоянием
• Исследования в проходящем и отраженном свете
• Прямое освещение через объектив на основе схемы Кёлера
• Исследования в поляризованном свете
• Тринокулярная визуальная насадка с адаптером С-mount
• Модульная конструкция для легкой модернизации

Характеристики

Микроскоп Микромед МЕТ-4

Методы исследований

Визуальная насадка

Объективы

Окуляры

Осветитель проходящего света

Осветитель отраженного света

Механизм фокусировки

Предметный столик

Эксплуатационные параметры

Габариты и вес

Комплектация

• Штатив со встроенным в основание осветителем, револьверным устройством и механизмом фокусировки
• Револьвер на 4 позиции объективов (установлен на штативе)
• Насадка тринокулярная ICO Infinitive поворотная на 360? с наклоном тубусов 30?
• Столик прямоугольный механический 190х150 мм, перемещение образца 78х52 мм, без выступающих реек (установлен на штативе)
• Осветитель отраженного света с фонарем, конденсором и кабелем
• Конденсор Аббе светлого поля NА = 1.25 с кронштейном, регулировка по высоте 14 мм (установлен на штативе)
• Объектив LМ PLAN 5x/0.15 ?/0
• Объектив LМ PLAN 10x/0.30 ?/0
• Объектив LМ PLAN 20x/0.40 ?/0
• Объектив LМ PLAN 50x/0.55 ?/0
• Окуляр 10х/20 мм с удаленным зрачком - 2 шт
• Слайдер с поляризатором, неподвижным
• Слайдер с анализатором, поворотным на 360?
• Вставка 120х90 мм в предметный столик, прозрачная
• Адаптер С-mount 0.5х, с фокусировкой
• Адаптер сетевой 12В/2А 100 - 240В
• Пылезащитный чехол
• Ключ шестигранный 2.5 мм
• Руководство по эксплуатации
