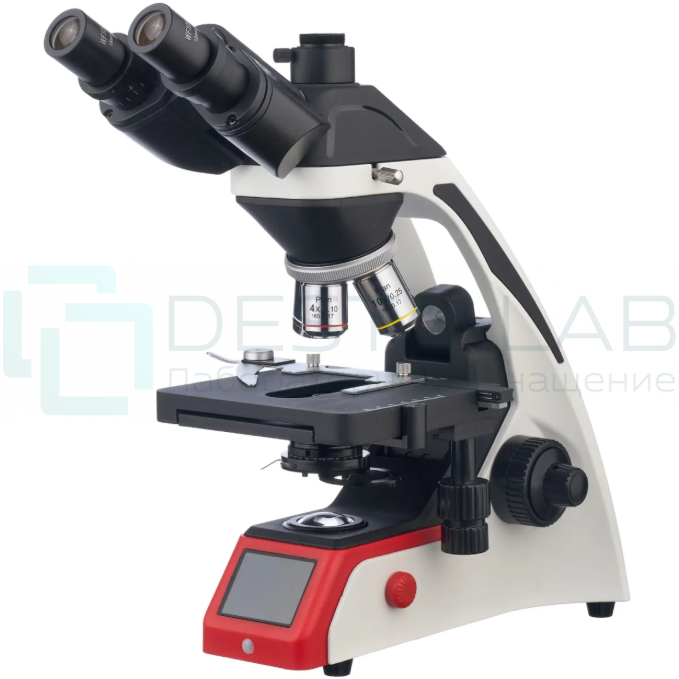

Микроскоп биологический Микромед 20 тринокулярный

Микроскоп применяется в биологии и медицине, в ботанике и фармацевтической промышленности, в сельском хозяйстве, службах охраны окружающей среды и в криминалистике. Также он используется для учебного процесса в высших учебных учреждениях.

Оптическая система микроскопа включает в себя тринокулярную оптическую насадку с окулярными тубусами и оптическим каналом визуализации, объективы на револьверном устройстве, коллектор и конденсор осветительного устройства с регулируемой от 2500⁰К до 9000⁰К цветовой температурой. Оптическая схема спроектирована на длину тубуса 160 мм.

Особенность оптики микроскопа заключается в возможности простой конвертации в схему «бесконечность». Это достигается установкой тубусной линзы, приобретаемой дополнительно. Установка линзы может осуществляться самостоятельно, без обращения в сервисный центр. Благодаря этому пользователь получает возможность использовать профессиональные объективы «бесконечность» исследовательского уровня с разрешением, приближенным к дифракционному пределу.

В стандартном комплекте микроскопа четыре объектива с планахроматической коррекцией – Plan 4x/0.10, Plan 10x/0.25, Plan 40x/0.65 и Plan 100x/1.25 oil. Объективы рассчитаны на длину тубуса 160 мм. Объективы 40х и 100х имеют оправы с подпружиненным оптическим блоком, что препятствует повреждению препарата и объектива при фокусировке.

Хроматические аберрации объективов исправлены с допуском осевого смещения фокусных расстояний для синей и красной областей на величину менее 2δ (ISO 19012-2), плоскостность поля исправлена до значения PFN не менее 18 (ISO 19012-1). В оптической конструкции объективов применены оптические стекла классов 1 и 2 показателю преломления, двулучепреломлению, дисперсии и оптической однородности произведенные в соответствии с ГОСТ 3514-94. Антигрибковое покрытие оптических поверхностей объективов позволяет без ограничений использовать микроскоп в биологических лабораториях.

Тринокулярная визуальная насадка микроскопа имеет оптическую схему Зидентопфа, что позволяет регулировать межзрачковое расстояние в пределах от 48 до 75 мм без потери точной фокусировки. Насадка снабжена окулярными тубусами с комфортным углом наклона 30⁰, что способствует исследованиям без чрезмерного напряжения глаз и избыточной нагрузки на шейный отдел исследователя. Возможность поворота насадки вокруг оптической оси на 360⁰ позволяет настроить оптимальное положение для работы.

Световой поток разделяется между окулярами и каналом визуализации в соотношении 50/50 и не требует переключения. Канал визуализации оснащен оптической системой с увеличением 0.5х, что позволяет оптимально использовать камеры с сенсором размером от 2/3 до 1/3 дюйма. Камера устанавливается на резьбу C-mount входящего в комплект адаптера. Визуальная насадка допускает подключение устройства визуализации с монитором, поставляемого по дополнительному заказу.

В комплекте микроскопа окуляры WF 10х/20 с выходным зрачком, вынесенным на 20 мм, что позволяет наблюдать полное поле наблюдателю в очках, и окуляры WF 16х/13. Коррекция аметропии осуществляется механизмом диоптрийной коррекции ±6 дптр на левом тубусе. Установочный диаметр окуляров 23.2 мм. По дополнительному заказу доступны окуляры WF5x/18, окуляр с исправленной кривизной поля PL12.5x/15. Для проведения измерений доступны окуляры WF 10х/18 со шкалой и WF 10х/18 с сеткой.

Конденсорный осветитель позволяет реализовывать разрешающую способность объективов и достигать высокого контраста. Осветительная система микроскопа состоит из коллектора, конденсора Аббе N.А.=1.25 и источника света Мультиколор. Конденсор имеет регулируемую апертурную ирисовую диафрагму и держатель светофильтров. Для настройки освещения предусмотрена подвижка по оптической оси. Питается осветитель от комплектного сетевого адаптера 12В/2А.

Композитный светодиод осветителя проходящего света позволяет регулировать цветовую температуру источника в диапазоне от 2500⁰К до 9000⁰К с шагом 100⁰К. Выбранное значение индицируется на информационном дисплее. Выбранное значение индицируется менеджером света с точностью 1% на информационном дисплее. Менеджер запоминает установленные значения даже при длительном отключении питания.

Возможность изменения цветовой температуры важна как для комфортного восприятия изображения исследователем, так и для работы с образцами, имеющими специфическую окраску, и высокоточной настройки уровня белого при особых требованиях к записываемым файлам.

Осветитель отраженного света создает косое освещение, необходимое при изучении образцов, плохо пропускающих свет. В осветителе использован светодиод 0.75Вт создающий световой поток 55 лм с углом освечивания 72°, цветовой температурой 6500-7000⁰K и регулировкой яркости в пределах от 0% до 100% с шагом 1%.

Предметный столик двухслойной конструкции имеет размер 132х140 мм и допускает перемещение образца в направлениях X и Y в пределах 75x50 мм с помощью коаксиальных рукояток. Для контроля позиционирования столик оборудован шкалами с нониусами. Столик снабжен съемным двойным препаратодержателем с пружинным прижимом.

Дополнительные режимы позволяют пользователю настраивать энергосберегающий режим ECO, выбирать в качестве источника проходящего света Мультиколор или осветитель отраженного света, выбирать язык настроек. Микроскоп оснащен датчиком определения присутствия пользователя – если исследователь отошел от микроскопа, осветитель отключится через заданное время. Встроенный аккумулятор позволяет сохранять все настройки при длительном отключении питания.

Информационный дисплей на матрице IPS 2.4" отображает увеличение введенного в ход лучей объектива, яркость и тип осветителя, цветовую температуру, время автовыключения в режиме ECO и статус аккумулятора.

Фокусировка микроскопа осуществляется перемещением предметного столика по оптической оси. Диапазон хода фокусировки составляет 21 мм. Фокусировочный механизм оснащен коаксиальными рукоятками грубой и тонкой фокусировки с регулятором усилия хода. Цена деления шкалы тонкой фокусировки 2 мкм.

Эргономичная компактная конструкция микроскопа на Т-образном основании позволяет занимать минимум рабочего пространства. Штатив, основание, корпус визуальной насадки изготовлены из алюминиевого сплава, что гарантирует надежность, стабильность и долгий срок службы. Декоративные накладки из ударопрочного пластика ABS. На штатив и основание нанесено износостойкое покрытие с антистатическими и антибактериальными свойствами.

Особенности

• Увеличение в стандартной комплектации 40х-1600х
• Оптическая схема может быть самостоятельно конвертирована в «бесконечность»
• Планахроматические объективы с плоским полем и высоким разрешением
• Освещение Мультиколор с настраиваемой от 2500⁰K до 9000⁰K цветовой температурой
• Менеджер света с шагом 1%
• Светодиодный осветитель косого отраженного света
• Информационный дисплей для отображения всех параметров
• Канал визуализации с адаптером C-mount для эффективного использования камеры
• Компактная конструкция

Характеристики

Микроскоп биологический Микромед 20 тринокулярный

Объективы

Визуальная насадка

Окуляры

Предметный столик

Осветители

Информационный дисплей

Дополнительные режимы

Механизм фокусировки

Условия эксплуатации

Габариты и вес

Комплектация

• Основание со штативом и механизмом фокусировки, с установленным револьверным устройством на 4 гнезда, механическим предметным столиком с держателем препарата, осветителями проходящего и отраженного света, менеджером света, конденсором, портом USB Type C и информационным дисплеем
• Тринокулярная визуальная насадка с наклоном тубусов 30⁰, делением T/R – 50/50, коррекция аметропии ±6 дптр
• Объектив Plan 4x/0.13 160/0.17
• Объектив Plan 10x/0.25 160/0.17
• Объектив Plan 40x/0.65 160/0.17 (подпружиненный)
• Объектив Plan 100x/1.25 oil 160/0.17 (подпружиненный)
• Окуляр WF 10х/20 с вынесенным зрачком - 2 шт
• Окуляр WF 16x/13 - 2 шт
• Адаптер С-mount
• Защитный колпачок окулярного тубуса - 2 шт
• Защитный колпачок канала визуализации
• Сетевой адаптер 12В / 2А
