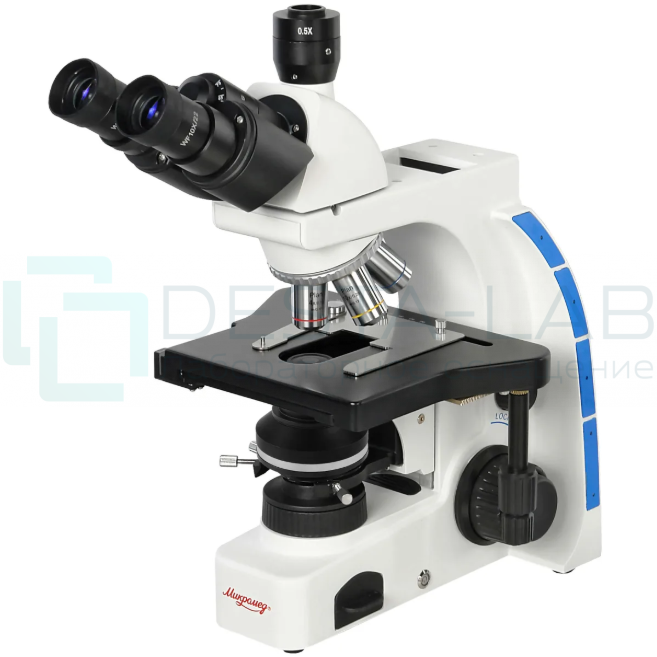

Микроскоп биологический Микромед 3 (вариант DF) тринокулярный

Метод темного поля используется при изучении прозрачных или плохо поглощающих свет объектов. Поскольку такие объекты имеют малый видимый контраст, то исследования обычным методом светлого поля в таких случаях дают малую эффективность. На микроскопе можно изучать малоконтрастные неокрашенные биологические объекты в виде мазков и срезов, проводить исследования в медицине, ботанике, фармацевтике, службах охраны окружающей среды, в промышленности. Микроскоп используется в научных целях и в учебном процессе.

Модульная конструкция позволяет модернизировать микроскоп, что позволяет работать с поляризацией, методом фазового контраста, использовать конденсоры для сухих и иммерсионных исследований, визуальные насадки. На микроскоп могут быть установлены разнообразные предметные столики, в том числе биологический столик со стеклом и столик с подогревом для исследований живых организмов.

В комплекте микроскопа объективы с планахроматической коррекцией для работы в светлом и темном поле Plan 4х, Plan 10х, Plan 40х и Plan 100х oil. Дополнительно микроскоп может быть укомплектован объективами Plan 20х, Plan 60х и фазовыми объективами Plan РН. Все объективы рассчитаны на «бесконечность» и толщину покровных стекол 0,17 мм. Парфокальная высота объективов 45 мм, установочный стандарт DIN. На все оптические поверхности объективов нанесено антигрибковое покрытие, что позволяет без ограничений использовать микроскоп в биологических лабораториях.

Тринокулярная визуальная насадка снабжена окулярными тубусами с наклоном 30°, что способствует комфортной длительной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Левый окулярный тубус снабжен механизмом диоптрийной коррекции ±5 дптр, настройка межзрачкового расстояния 50-75 мм. Деление светового потока 50 на 50 позволяет проводить визуальное наблюдение с одновременным выводом цифровых данных без переключения светового потока. Камера устанавливается с помощью резьбового крепления стандарта C-Mount. В базовый комплект входит адаптер с увеличением 0.5х подходящий для камер с форматом сенсора 1/2.5"-1/3".

Осветительная система Кёлера позволяет в полной мере использовать высокую разрешающую способность объективов приближая разрешение микроскопа к дифракционному пределу и достигать высокой яркости в пространстве изображений, что необходимо при работе с тринокулярной насадкой со светоделителем.

Два источника света – пользователь может выбрать светодиод 5Вт «теплого белого» спектра 4500-5000⁰К с высокой интенсивностью или традиционную галогенную лампу. Смена источников производится самостоятельно простой заменой блока в основании микроскопа. Для удобства пользователя микроскоп оснащен системой индикации яркости осветителя «Менеджер света» – светодиодная линейка на штативе индицирует установленную яркость осветителя.

Конденсор темного поля предназначен для работы с масляной иммерсией и применяется для изучения прозрачных и плохо поглощающих свет объектов с низким контрастом. Числовая апертура конденсора N.A.=1.36/1.25 позволяет использовать объективы всех увеличений. Конденсор устанавливается в кронштейн под предметным столиком микроскопа, может центрироваться и имеет подвижку по оптической оси 21 мм.

Конденсор светлого поля Аббе предназначен для работы как с иммерсией, так и сухим методом. При работе с масляной иммерсией числовая апертура конденсора N.A.=1.25. Конденсор имеет слот для установки слайдеров упрощенного фазового контраста. Конденсор оснащен регулируемой апертурной диафрагмой и шкалой с увеличениями используемых объективов с соответствующими им числовыми апертурами. Конденсор светлого поля также устанавливается в кронштейн под предметным столиком микроскопа, может центрироваться и имеет подвижку по оптической оси 21 мм.

Фокусировка микроскопа осуществляется перемещением по высоте предметного столика. В качестве механизма в микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что обеспечивает плавность хода и отсутствие люфтов. Привод осуществляется коаксиальными рукоятками грубой и тонкой фокусировки. Механизм имеет регулятор усилия хода и блокировку. Диапазон грубой фокусировки составляет 12 мм. Цена деления тонкой фокусировки – 1 мкм.

Предметный столик с размером 185х177 мм допускает перемещение образца в направлениях X и Y в пределах 75x50 мм с помощью коаксиальных рукояток. Столик оборудован механизмом на ременных передачах, этим достигается отсутствие люфтов, плавность перемещения, плюс подобная конструкция не имеет выступающей рейки Х, что способствует комфорту и безопасности эксплуатации. Столик снабжен шкалами с нониусами и комплектуется съемным препаратодержателем с пружинным прижимом.

Металлическая конструкция микроскопа гарантирует надежность, стабильность и точность настроек. Штатив и основание изготовлены из алюминиевого сплава, на них нанесено износостойкое покрытие с антистатическими и антибактериальными свойствами. Компактная и эргономичная конструкция позволяет микроскопу занимать минимальное рабочее пространство.

Особенности

• Увеличение 100х – 1000х. С дополнительными окулярами 20х – 1600х.
• Оптическая схема «бесконечность».
• Исследования методами темного и светлого поля.
• Метод фазового контраста и простая поляризация с дополнительными устройствами.
• Два независимых источника света – светодиод или галогенная лампа.
• Освещение Кёлера для максимального разрешения микроскопа.
• Комфортный угол наклона окулярных тубусов 30 градусов.
• Механизм грубой и тонкой фокусировки с регулятором усилия хода и блокировкой.
• Антигрибковое покрытие оптики для применения в биологических лабораториях.

Характеристики

Микроскоп биологический Микромед 3 (вариант DF) тринокулярный

Методы исследований

Визуальная насадка

Окуляры

Объективы

Предметный столик

Осветитель

Механизм фокусировки

Условия эксплуатации

Габариты и вес

Комплектация

• Штатив со встроенным в основание осветителем, менеджером света, револьверным устройством и механизмом фокусировки
• Револьвер на 5 позиций объективов (установлен)
• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном окулярных тубусов 30⁰, деление 50/50
• Столик прямоугольный механический безреечный 185х177 мм, диапазон перемещения препарата X-Y – 75х50 мм (установлен)
• Конденсор темного поля иммерсионный N.А.=1.36/1.25 oil
• Конденсор Аббе светлого поля, центрируемый, N.А.=1.25/0.90 oil регулируемый по высоте со слотом для слайдеров
• Объектив планахромат 4х/0.13 ∞/0.17
• Объектив планахромат 10х/0.25 ∞/0.17
• Объектив планахромат 40х/0.65 ∞/0.17 (подпружиненный)
• Объектив планахромат 100х /1.25 OIL ∞/0.17 (подпружиненный)
• Окуляр WF 10х/22 мм – 2 шт
• Адаптер С-mount 0.5х
• Резиновые наглазники на окуляры – 2 шт
• Набор светофильтров (голубой, зеленый, желтый, матовый) Ø38 мм, толщина 1,6-1,8 мм
• Ключ шестигранный 2 мм
• Адаптер сетевой 30Вт / 12В
• Чехол пылезащитный
• Флакон с иммерсионным маслом
• Светодиод 5Вт в блоке (в сменном блоке)
• Лампа галогенная 30Вт / 12В, цоколь G4 – 2 шт (одна в сменном блоке)
• Руководство по эксплуатации
