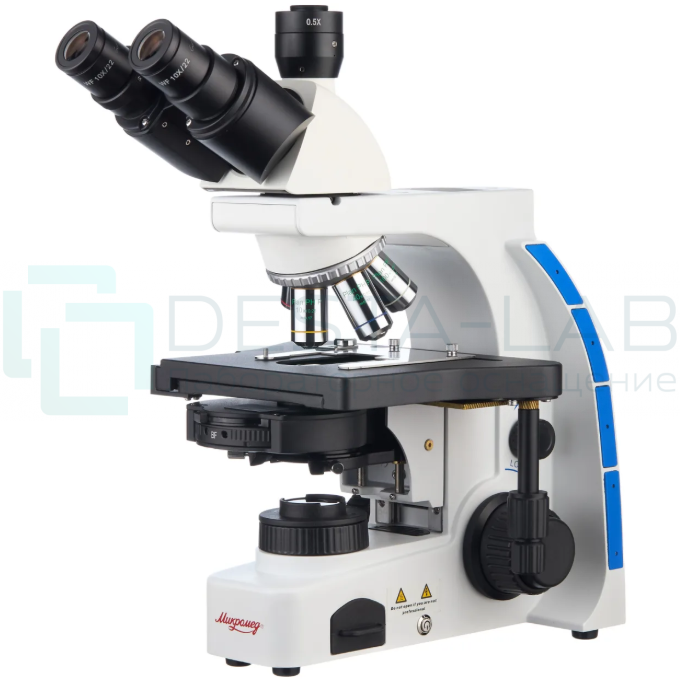

Микроскоп биологический Микромед 3 (вариант РН) тринокулярный

Метод фазового контраста позволяет визуализировать и исследовать малоконтрастные объекты, слабо или совсем не различимые при наблюдении традиционным методом светлого поля, например, бесцветные прозрачные препараты или живые микроорганизмы, которые не могут быть окрашены. На микроскопе проводятся исследования в медицине, фармацевтической промышленности, сельском хозяйстве, службах охраны окружающей среды. Микроскоп широко используется в учебном процессе.

Модульная конструкция позволяет модернизировать микроскоп, что позволяет работать с поляризацией, использовать конденсоры светлого и темного поля для сухих и иммерсионных исследований, визуальные насадки. На микроскоп могут быть установлены разнообразные предметные столики, в том числе биологический столик со стеклом и столик с подогревом для исследований живых организмов.

В комплекте микроскопа фазовые объективы с планахроматической коррекцией на бесконечность – PH 10х, PH 20х, PH 40х и PH 100х oil. Дополнительно микроскоп может быть укомплектован биологическими планахроматами для светлого и темного поля 4х, 10х, 20х, 40х, 60х и 100х oil. На все оптические поверхности объективов нанесено антигрибковое покрытие, что позволяет без ограничений использовать микроскоп в биологических лабораториях.

Тринокулярная визуальная насадка снабжена окулярными тубусами с наклоном 30°, что способствует комфортной длительной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Левый окулярный тубус снабжен механизмом диоптрийной коррекции ±5 дптр, настройка межзрачкового расстояния 50-75 мм. Деление светового потока 50:50 позволяет проводить визуальное наблюдение с одновременным выводом цифровых данных без переключения светового потока. Камера устанавливается с помощью резьбового крепления стандарта C-Mount. В базовый комплект входит адаптер с увеличением 0.5х подходящий для камер с форматом сенсора 1/2.5"-1/3".

Осветительная система Кёлера позволяет в полной мере использовать высокую разрешающую способность объективов, приближая разрешение микроскопа к дифракционному пределу, и достигать высокой яркости в пространстве изображений, что необходимо при работе с тринокулярной насадкой со светоделителем.

Два источника света – пользователь может выбрать светодиод 5Вт «теплого белого» спектра 4500-5000⁰К с высокой интенсивностью или традиционную галогенную лампу. Смена источников производится самостоятельно простой заменой блока в основании микроскопа. Для удобства пользователя микроскоп оснащен системой индикации яркости осветителя «Менеджер света» – светодиодная линейка на штативе индицирует установленную яркость осветителя.

Устройство фазового контраста – турель со встроенными фазовыми диафрагмами, соответствующими объективам 10х, 20х, 40х и 100х. Кроме фазовых диафрагм, устройство оснащено кольцевой диафрагмой для исследований в темном поле и свободным отверстием для работы в светлом поле. Фазово-контрастное устройство микроскопа снабжено конденсором с апертурной ирисовой диафрагмой. Для настройки устройство имеет подвижку по оси в пределах 19 мм. В базовый комплект входит вспомогательный микроскоп для точной центрировки фазовых колец при юстировке устройства.

Фокусировка микроскопа осуществляется перемещением по высоте предметного столика. В качестве механизма в микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что обеспечивает плавность хода и отсутствие люфтов. Привод осуществляется коаксиальными рукоятками грубой и тонкой фокусировки. Механизм имеет регулятор усилия хода и блокировку. Диапазон грубой фокусировки составляет 12 мм. Цена деления тонкой фокусировки – 1 мкм.

Предметный столик с размером 185х177 мм допускает перемещение образца в направлениях X и Y в пределах 75x50 мм с помощью коаксиальных рукояток. Столик оборудован механизмом на ременных передачах, этим достигается отсутствие люфтов, плавность перемещения, плюс подобная конструкция не имеет выступающей рейки Х, что способствует комфорту и безопасности эксплуатации. Столик снабжен шкалами с нониусами и комплектуется съемным препаратодержателем с пружинным прижимом.

Металлическая конструкция микроскопа гарантирует надежность, стабильность и точность настроек. Штатив и основание изготовлены из алюминиевого сплава, на них нанесено износостойкое покрытие с антистатическими и антибактериальными свойствами. Компактная и эргономичная конструкция позволяет микроскопу занимать минимальное рабочее пространство.

Особенности

• Увеличение 100х-1000х. С дополнительными окулярами 20х-1600х.
• Оптическая схема «бесконечность».
• Исследования методом фазового контраста, темного и светлого поля.
• Два независимых источника света – светодиод или галогенная лампа.
• Освещение Кёлера для максимального разрешения микроскопа.
• Комфортный угол наклона окулярных тубусов 30 градусов.
• Механизм грубой и тонкой фокусировки с регулятором усилия хода и блокировкой.
• Антигрибковое покрытие оптики для применения в биологических лабораториях.

Характеристики

Микроскоп биологический Микромед 3 (вариант РН) тринокулярный

Методы исследований

Визуальная насадка

Окуляры

Объективы

Предметный столик

Осветитель

Механизм фокусировки

Условия эксплуатации

Габариты и вес

Комплектация

• Штатив со встроенным в основание осветителем, менеджером света, револьверным устройством и механизмом фокусировки
• Револьвер на 5 позиций объективов (установлен)
• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном окулярных тубусов 30⁰, деление 50:50
• Столик прямоугольный механический безреечный 185х177 мм, диапазон перемещения препарата X-Y – 75х50 мм (установлен)
• Фазово-контрастное устройство с кольцом темного поля (∞, Positive)
• Объектив PН Plan 10х/0.25 ∞/0.17 (Positive)
• Объектив PН Plan 20х/0.40 ∞/0.17 (Positive)
• Объектив PН Plan 40х/0.65 ∞/0.17 (Positive)
• Объектив PН Plan 100х/1.25 oil ∞/0.17 (Positive)
• Вспомогательный микроскоп (центрирующий окуляр)
• Окуляр WF 10х/22 мм – 2 шт
• Адаптер С-mount 0.5х
• Резиновые наглазники на окуляры – 2 шт
• Набор светофильтров (голубой, зеленый, желтый, матовый) Ø38 мм, толщина 1,6-1,8 мм
• Ключ шестигранный 2 мм
• Адаптер сетевой 30Вт / 12В
• Чехол пылезащитный
• Флакон с иммерсионным маслом
• Светодиод 5Вт в блоке (в сменном блоке)
• Лампа галогенная 30Вт / 12В, цоколь G4 – 2 шт (одна установлена)
• Руководство по эксплуатации
