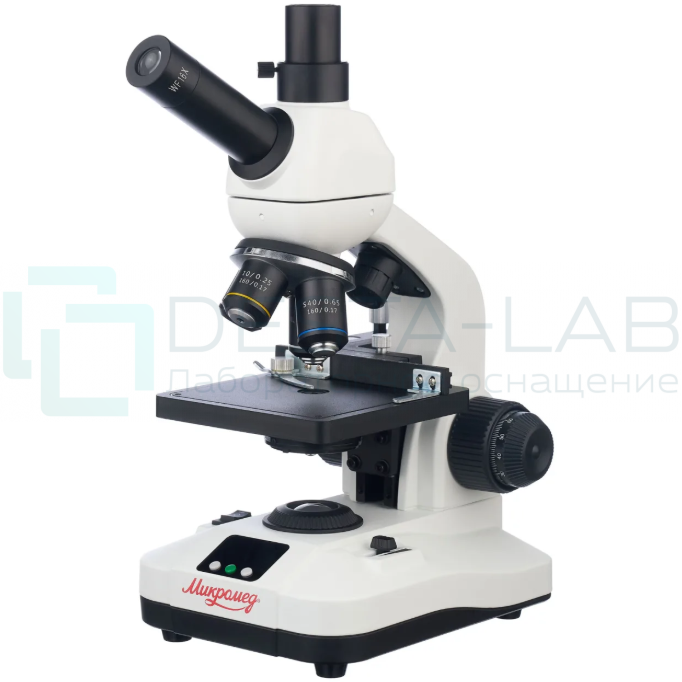

Микроскоп биологический Микромед 10 M c термостоликом

Микроскоп применяется для изучения как прозрачных, так и непрозрачных образцов. Микроскоп используется в биологических лабораториях, для учебного процесса при проведения лабораторных работ по биологии, физике, химии в школах и лицеях, а также и при самостоятельном обучении в домашних условиях.

В биологии и медицине на микроскопе можно изучать живые клетки, ткани и исследовать внутриклеточные процессы при различных температурах.

В ветеринарии и животноводстве с помощью микроскопа можно проводить анализ свойств сперматозоидов животных при разных температурах и определять оптимальную температуру для сохранения их жизнеспособности и активности.

Термостолик, так называемый столик Морозова, предназначен для подогрева исследуемого препарата до заданной температуры, что обеспечивает жизнедеятельность исследуемых живых организмов. Поддержание заданной температуры возможно в диапазоне от 20 до 45⁰С с точностью 0.1⁰С, обеспечивается электронным контроллером.

Микроскоп состоит из штатива с установленной монокулярной визуальной насадкой с тубусом для камеры и объективов на револьверном устройстве. В основание микроскопа встроен осветитель проходящего света, в штативе установлен осветитель отраженного света и механизм фокусировки. На штативе микроскопа установлен предметный столик с препаратоводителем и модулем подогрева.

Оптическая система микроскопа рассчитана на 160 мм и включает в себя монокулярную визуальную насадку с окулярным тубусом и каналом визуализации, объективы на револьверном устройстве, коллектор со светодиодом и конденсор с апертурной диафрагмой и держателем фильтров.

Визуальная насадка монокулярного типа снабжена каналом визуализации для подключения камеры. Окулярный тубус имеет эргономичный угол наклона 30⁰, что позволяет снизить нагрузку на шейный отдел наблюдателя и снизить его утомляемость при длительной работе на микроскопе.

Улучшенные объективы с ахроматической коррекцией 4x/0.10, 10x/0.25, 40x/0.65 и иммерсионный объектив 100x/1.25 oil создают резкое изображение по всему полю зрения. Хроматические аберрации объективов исправлены для синей и красной областей. Объективы предназначены для работы со стандартными предметными стеклами 0.17 мм. Объективы 40х и 100х имеют подпружиненную оправу для предотвращения повреждения объектива и образца при фокусировке. Все объективы установлены на револьверном устройстве, рассчитанном на 4 объектива, что позволяет быстро переходить к различным увеличениям.

Окуляры WF10х/16 и WF16х/11, входящие в комплект микроскопа, обеспечивают общее увеличение от 40х до 1600х. По дополнительному заказу может быть приобретен окуляр WF5х/18, с ним доступно увеличение 20х, необходимое для изучения крупных образцов.

Два стандарта установки окулярной камеры достигаются благодаря входящим в комплект микроскопа адаптеру E-Type, рассчитанному на посадочный диаметр 23.2 мм, и адаптеру C-mount с резьбой, предназначенному для камер профессионального класса. Тубус визуализации снабжен оптикой с увеличением 0.5х, что позволяет без потерь информации применять камеры с диагональю сенсора в пределах от 2/3 до 1/3 дюйма.

Осветители отраженного и проходящего света позволяют исследовать непрозрачные и прозрачные объекты. В осветителях используется светодиоды мощностью 0.75 Вт с цветовой температурой 6500⁰К. Подобный свет не утомляет наблюдателя, при использовании камеры способствует правильной цветопередаче и упрощает автоматическую настройку WB. Осветители имеют раздельную регулировку яркости от 0% до 100%. Питание осветителей, термостолика и схемы управления осуществляется от сменного Li-Ion аккумулятора тип 18650 емкостью 2000 мАч или от электросети переменного тока с помощью комплектного адаптера 5В/3А. При подключенном к сети адаптере осуществляется заряд аккумулятора, статус заряда отображается на дисплее.

Предметный столик микроскопа имеет размер 110х120 мм и оснащен накладным препаратоводителем, позволяющим перемещать препарат по направлениям X и Y в пределах 50-35 мм. Перемещение производится независимыми рукоятками по каждой координате. Точное позиционирование образца по X и Y контролируется по шкалам, для повышения точности шкалы снабжены нониусами. Фиксация образцов на столике производится пружинным прижимом. При необходимости препаратоводитель может быть снят.

Модуль подогрева образца установлен в предметном столике. Нагревательный элемент позволяет поддерживать оптимальную температуру образца при биологических исследованиях в диапазоне от 20 до 45⁰С с шагом установки 1⁰С. Заданная температура поддерживается контроллером с точностью 0.1⁰С. Нагревательный элемент обеспечивает нагрев области размером 70х30 мм, что позволяет равномерно нагревать препарат на стандартном предметном стекле.

Фокусировка микроскопа осуществляется перемещением предметного столика по высоте. Механизм имеет коаксиальный привод грубой и тонкой фокусировки и оснащен направляющей с пружинным демпфером, что позволяет исключить люфты и рывки при движении предметного столика. Диапазон хода фокусировки составляет 16 мм. Цена деления шкалы тонкой фокусировки 1 мкм.

Металлическая конструкция микроскопа гарантирует надежность, стабильность и точность настроек. Основание и штатив – литые из алюминиевого сплава, зубчатые рейки и колеса из стали. На основание и штатив нанесено покрытие с антистатическими свойствами.

Особенности

• Увеличение 40х-1600х, с дополнительной оптикой 20х-1600х
• Монокулярная насадка с тубусом визуализации для подключения камеры
• Улучшенные ахроматические объективы
• Термостолик поддерживает рабочую температуру от 20 до 45⁰С с точностью 0.1⁰С
• Установка камер с посадочным диаметром 23.2 мм и камер C-mount
• Эргономичный угол наклона тубуса 30⁰
• Конденсор с апертурной диафрагмой и держателем фильтров
• Светодиоды высокой яркости с цветовой температурой дневного света

Микроскоп биологический Микромед 10 М c термостоликом

Оптика микроскопа

Визуальная насадка

Механика микроскопа

Модуль подогрева

Осветители

Эксплуатационные параметры

Габариты и вес

Комплектация

• Штатив микроскопа с осветителями проходящего и отраженного света, механизмом фокусировки, дисплеем, револьвером на 4 гнезда, установленным термостоликом с препаратоводителем 50-35 мм и монокулярной насадкой с тубусом визуализации
• Объектив ахроматический 4х/0.10
• Объектив ахроматический 10х/0.25
• Объектив ахроматический S40х/0.65 (подпружиненный)
• Объектив ахроматический S100х/1.25 OIL (подпружиненный)
• Окуляр WF10х/16
• Окуляр WF16х/11
• Адаптер С-mount
• Адаптер Е-Type (23.2 мм)
• Сетевой адаптер АС 100-240В / DC 5В-3А
• Кабель USB – DC
• Аккумулятор тип 18650 / 3.7В / 2000 мАч
• Защитный колпачок для окулярных тубусов – 2 шт
• Защитный колпачок для тубуса визуализации
• Отвертка
• Иммерсионное масло
• Чехол пылезащитный
• Руководство по эксплуатации
