Искор-205 - корреляционный течеискатель

Цена производителя

Производитель:

ТЕХНО-АС

Компания "ДЕСТА-ЛАБ" является официальным дилером производителя. Смотреть сертификат дилера.

Артикул: TC_864-00-00008611

Артикул: TC_864-00-00008611
Номер товара: 94481

Характеристики

Все характеристики

Назначение корреляционного течеискателя Искор-205

Определение корреляционным методом местоположения утечек из трубопроводов.
Проведение трассировки подземных коммуникаций пассивным методом.
Уточнение места утечки акустическим течеискателем.
Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

Выполняемые функции корреляционным течеискателем Искор-205

Поиск места разгерметизации трубопровода.
Поиск подземных коммуникаций (кабели, трубопроводы) пассивным методом.

Основные преимущества корреляционного течеискателя Искор-205

Наличие радиоканалов.
Высокая помехозащищенность.
Оперативность и скорость расчетов.
Ударозащищенные водонепроницаемые датчики.
Малые габариты и вес.
Высокая точность определения мест разгерметизации, удобство в эксплуатации.
Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц).
Уточнение места утечки акустическим методом в режимах «спектр» и «график».

Применение корреляционного течеискателя Искор-205

Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

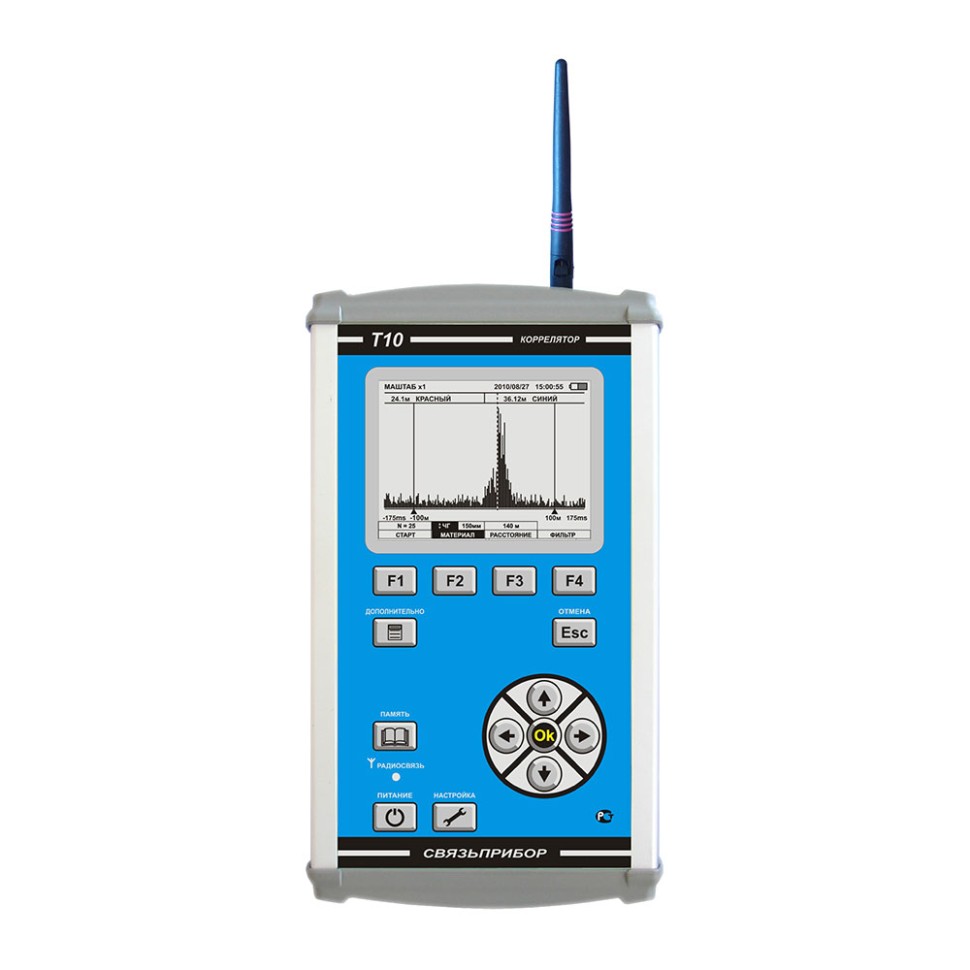

Характеристики корреляционного течеискателя Т10

Параметр	Значение
Диапазоны (при скорости звука 1300 м/сек.)	100, 250, 500, 1000, 2000 м
Точность	0,1% от диапазона
Фильтр: - верхних частот - нижних частот	100, 300, 600 Гц, выключен 630, 1250, 2500 Гц, выключен
Дисплей	графический, LCD, 320х240 точек
Рабочая температура	-20 до +40°С
Электропитание	4 шт. типа АА Ni-Mh, 2,3 А/ч аккумуляторы
Время непрерывной работы (не менее)	5 ч
Зарядное устройство	встроенное
Время заряда аккумуляторов	не более 4 ч
Связь с ПК	USB 1.1
Радиосвязь с внешним модулем	2,4 ГГц
Дальность радиосвязи (при использовании штатных антенн)	до 200 м
Корпус	IP42
Размеры	125х227х45 мм
Масса	1,0 кг

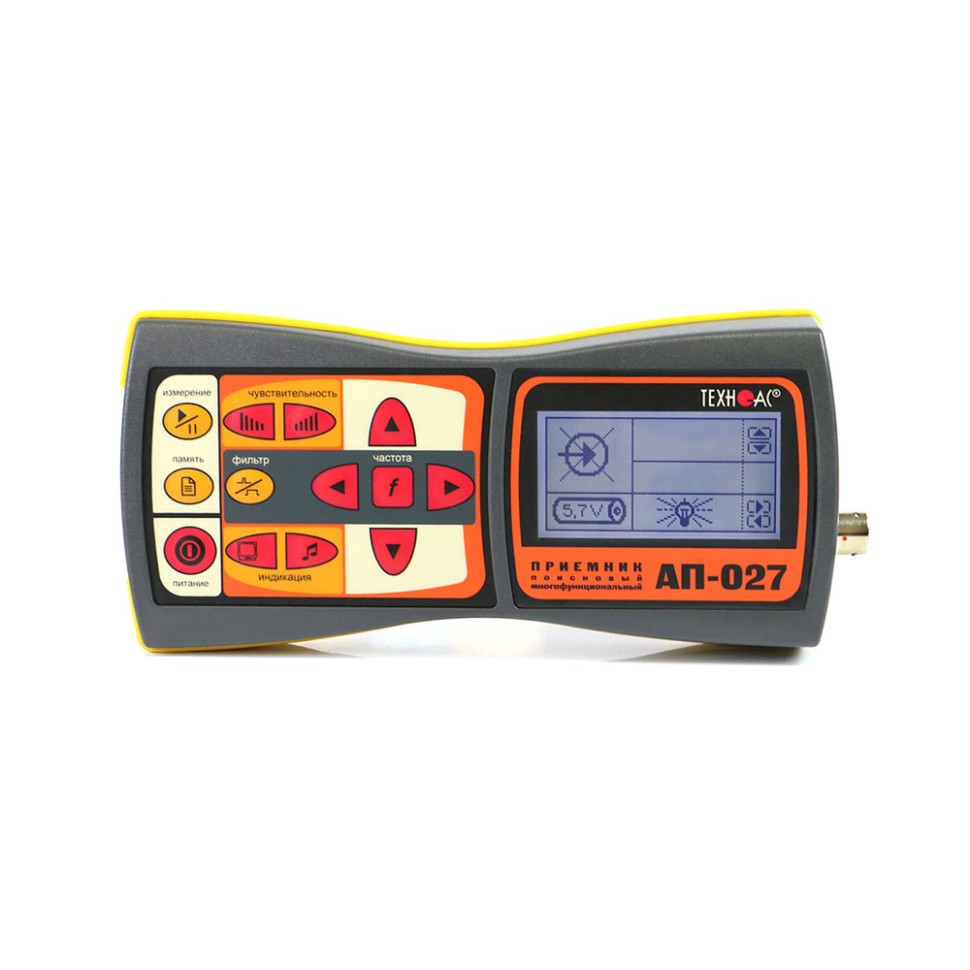

Характеристики трассопоискового приемника АП-027

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	определяется автоматически, при подключении датчика
Вид принимаемого сигнала	выбирается оператором как «непрерывный / импульсный»	выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	- ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	головные телефоны - синтезированный звук ЧМ	-
	встроенный излучатель - синтезированный звук ЧМ
Питание	напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220x102x42 мм
Масса электронного блока, не более	0,46 кг

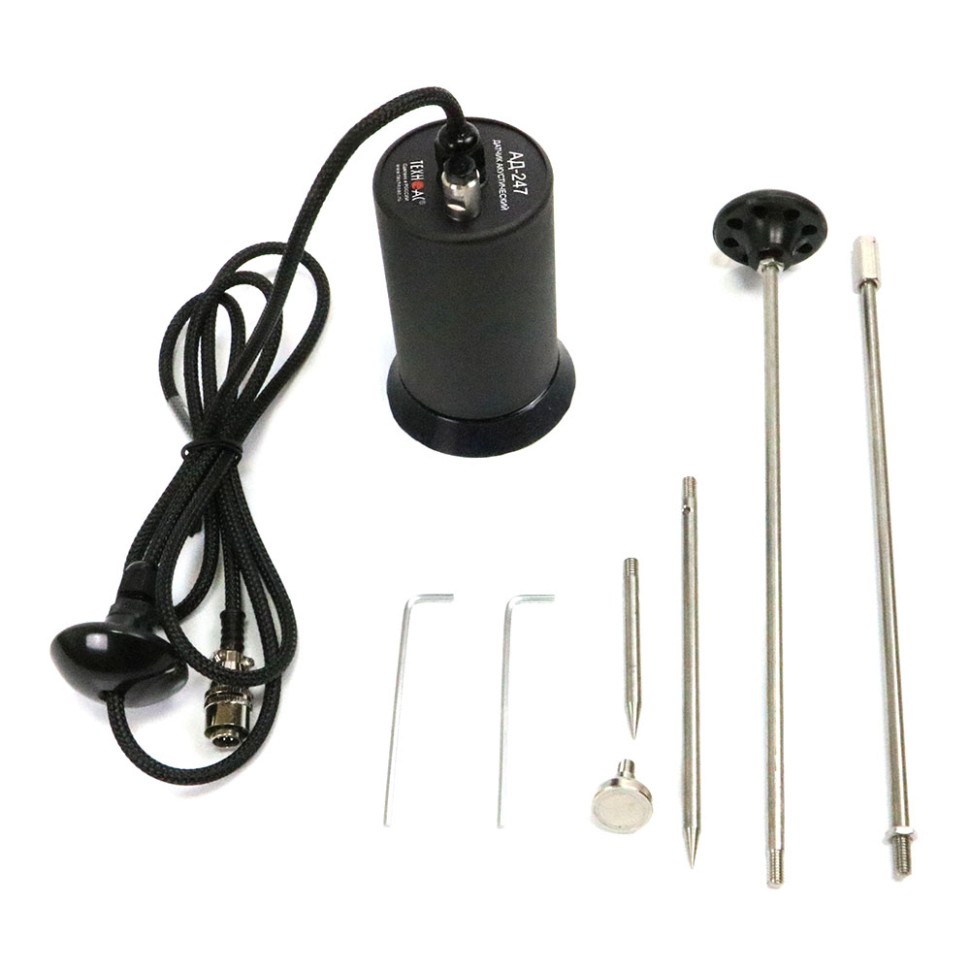

Характеристики акустического датчика АД-247

Параметр	Значение
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

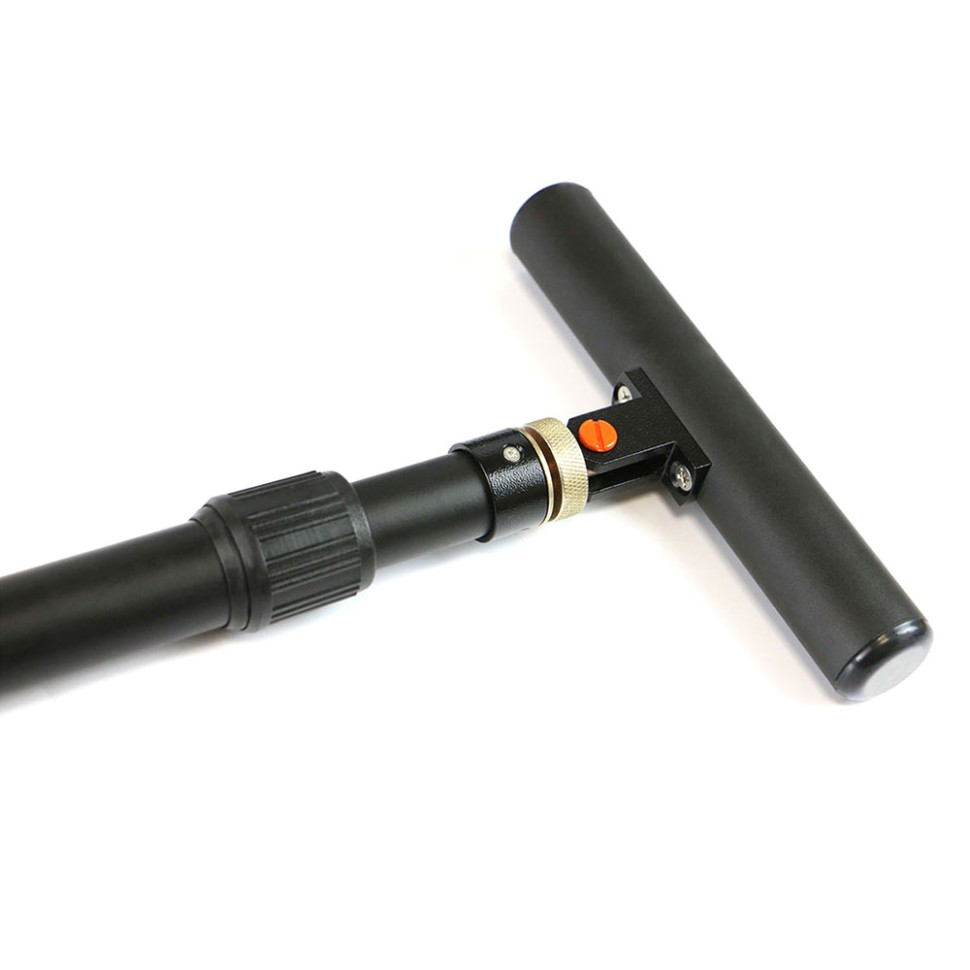

Характеристики электромагнитного датчика ЭМД-247

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

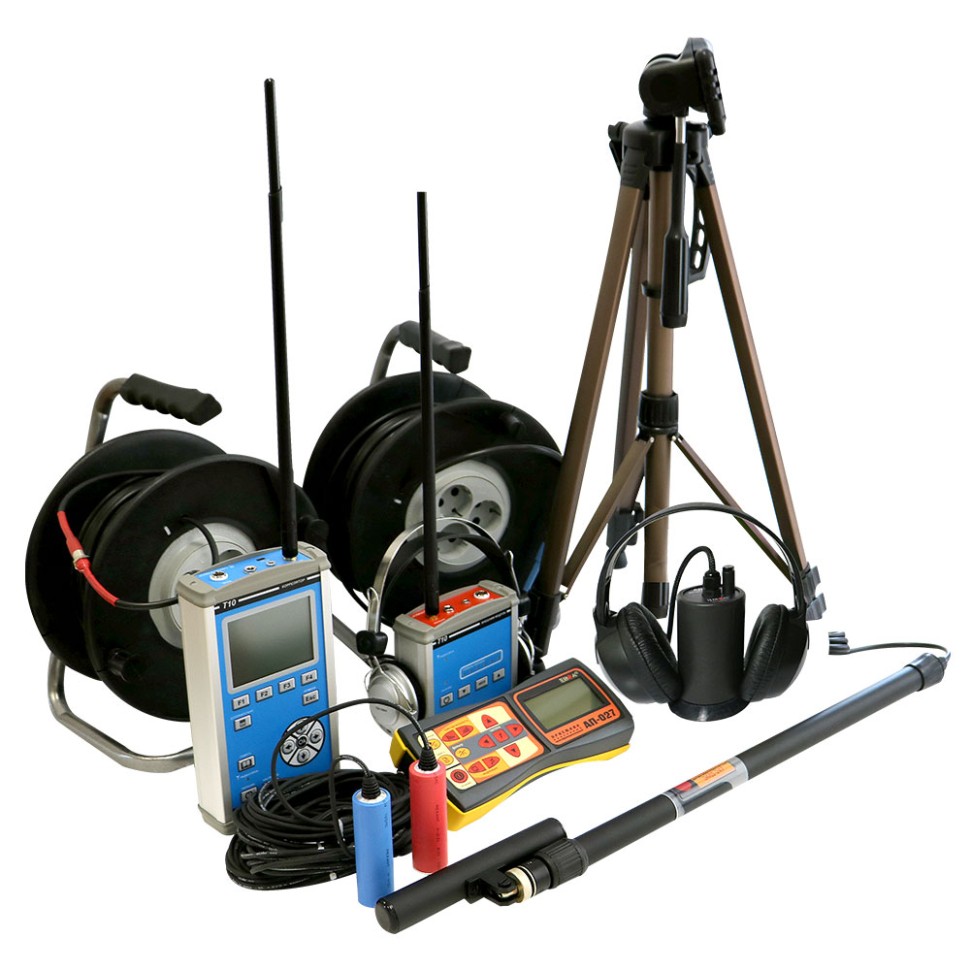

Комплектация корреляционного течеискателя Искор-205

№	Наименование	Количество
1	Корреляционный течеискатель Т10	1 шт.
2	Внешний модуль Т10	1 шт.
3	Сетевой адаптер 12 В, 0.5 А	2 шт.
4	Наушники	2 шт.
5	Аккумуляторные батареи Ni-Mh типа «АА»	8 шт.
6	Датчик	2 шт.
7	Удлинитель сигнального провода на катушках (25 м)	2 шт.
8	Штатив	1 шт.
9	Антенна	2 шт.
10	Трассопоисковый приемник АП-027	1 шт.
11	Комплект акустического датчика АД-247	1 шт.
12	Электромагнитный датчик ЭМД-247	1 шт.
13	Батарейки для приемника АП-027 типа «АА»	4 шт.
14	Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030	1 шт.
15	Держатель для приемника АП-027.00.010	1 шт.
16	Крестовая отвертка	1 шт.
17	Сумка для ЭМД (чехол 53186)	1 шт.
18	Транспортные сумки	2 шт.
19	Руководство по эксплуатации	2 шт.
