Барьер искрозащиты БИ-1П предназначен для обеспечения искробезопасности внешних электрических цепей подключаемых к блоку измерения преобразователей во взрывоопасной зоне и представляет собой удовлетворяющий требованиям стандарта ГОСТ 31610.11-2014 (IEC 60079-11:2011) узел законченной конструкции с искробезопасными электрическими цепями уровня “ia”. Для подключения по RS-485 комплекта оборудования во взрывозащищенном исполнении ИВГ-1 Н-В, ИВГ-1/Х-В-С, ИВГ-1/Х-В-Т, ИВГ-1/X-В-Щ.

Барьер имеет маркировку взрывозащиты [Ex ia Ga] IIC и соответствует ТУ 4215-002-70203816-06.

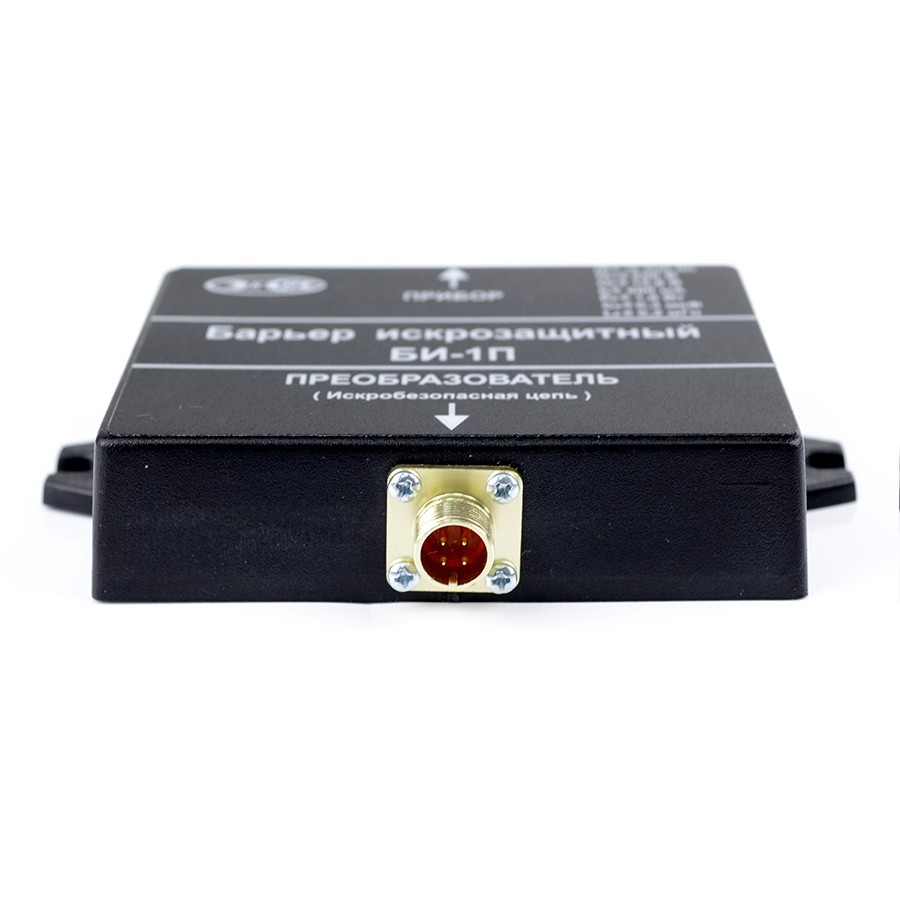

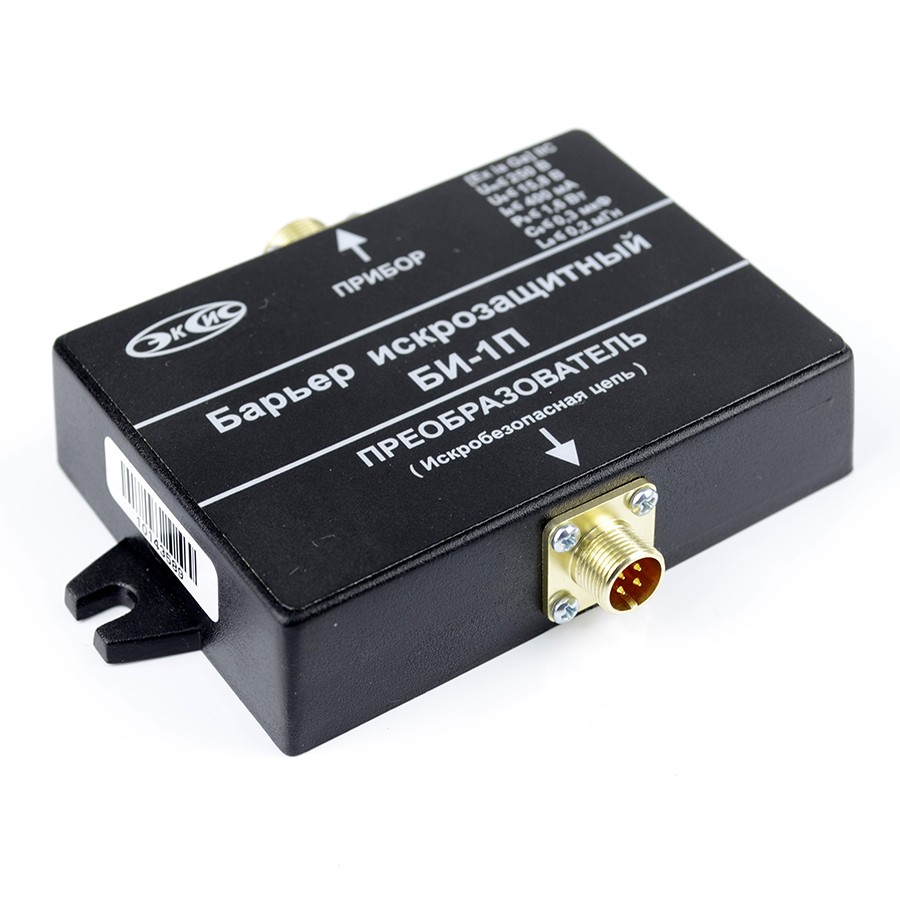

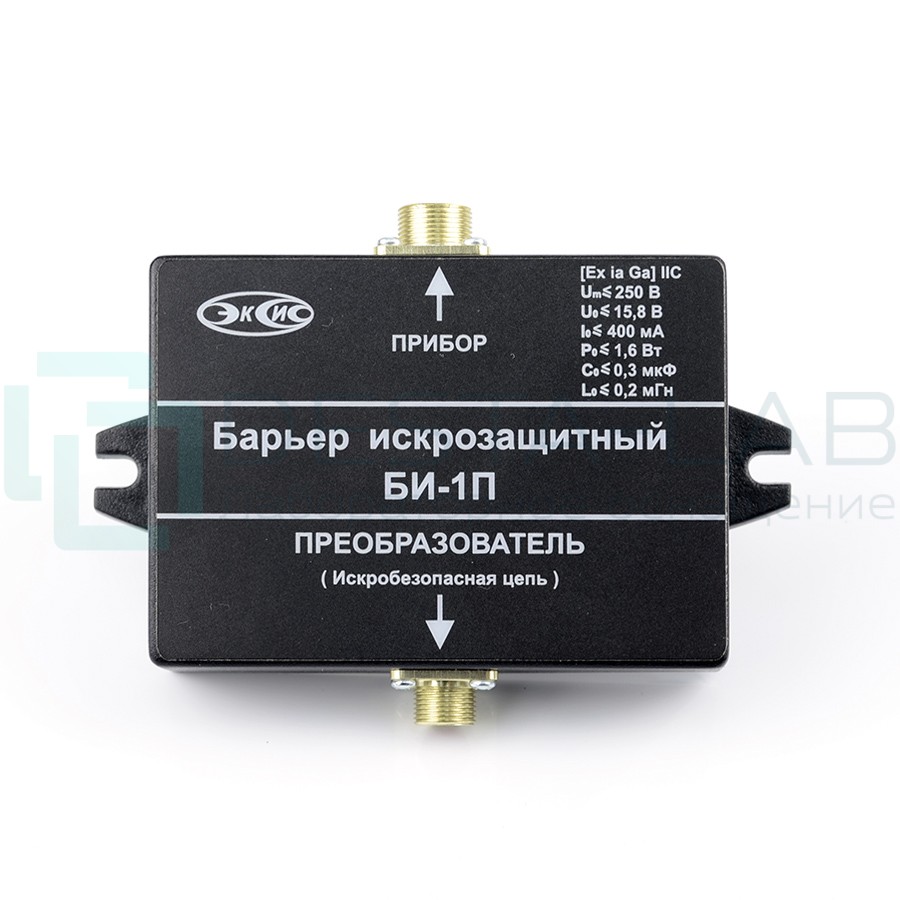

Барьер выполнен в качестве единого неразборного блока, залитого компаундом и помещенного в пластмассовый корпус. С передней стороны барьера, напротив надписи “Прибор”, располагается 7-ми контактный разъем для подключения к измерительному блоку, с другой стороны располагается 4-х контактный разъем для подключения барьера к преобразователю. При попадании высокого напряжения в искробезопасные цепи (идущие от блока измерения к барьеру) барьер обеспечивает перегорание встроенного предохранителя и тем самым отключает защитную цепь от опасного напряжения. Барьер является невосстанавливаемым изделием и ремонту не подлежит согласно п.9.2.3 ГОСТ Р 51330.10-99.

Комплект поставки

Искрозащитный барьер БИ-1П ТФАП.436741.002	1 шт.
Паспорт на барьер БИ-1П ТФАП.436741.002 РЭ и ПС	1 экз.
Кабель соединительный с РС-7, 1м	1 шт.

Характеристики

Напряжение питания барьера, В	9-12
Максимальное напряжение искробезопасной цепи, В, не более	~250 (50 Гц)
Максимальное выходное напряжение цепи, В, не более	12 В
Максимальный выходной ток цепи, мА, не более	400
Максимальная выходная мощность, Вт, не более	1.2
Максимальное значение внешней емкости (С0) искробезопасной цепи, мкФ	0,8
Максимальное значение внешней индуктивности искробезопасной цепи, мГн, не более	1,0
Электрическая прочность гальванической развязки, кВ	1,5
Габаритные размеры барьера (ДхШхВ), мм, не более	90x65x22
Средний срок службы барьера	10 лет
Масса барьера, кг, не более	0,2
Рабочие условия применения барьера:
- температура окружающего воздуха, С	от +5 до +45
- атмосферное давление, кПа (от 630 до 800 мм рт. ст.)	от 84 до 106,7
- относительная влажность воздуха, % (без конденсации влаги)	от 10 до 95
