ЛинтеЛ АРНС-21
Цены на нашем сайте актуальны при заказе от 20 000 рублей.

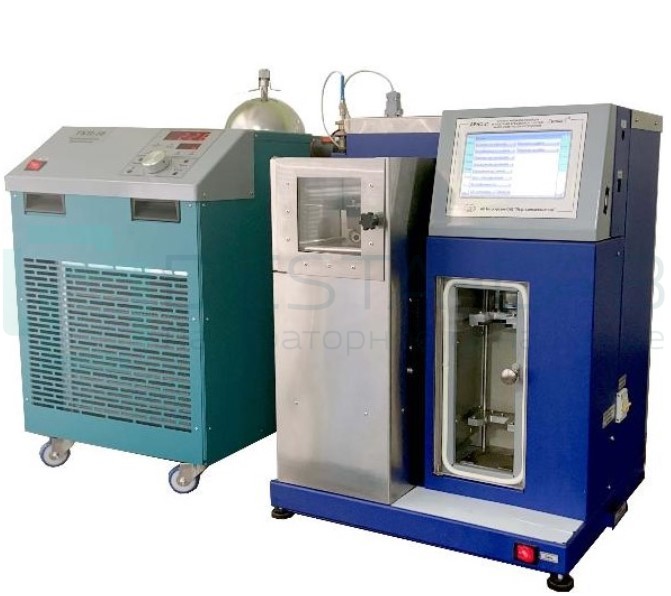

Аппарат автоматический для определения фракционного состава нефти и светлых нефтепродуктов
Реализованные стандарты
ГОСТ 2177
ГОСТ Р ЕН ИСО 3405
ASTM D 86Аппарат находится на модернизации
- Предустановленные программы испытаний. Каждая программа испытаний содержит стандарт, группу, параметры испытаний и форму отчёта. Таким образом, при выборе программы, все необходимые параметры и условия испытания устанавливаются и поддерживаются автоматически.
- Редактор формы отчёта позволяет задавать требуемые точки, как по температуре, так и по отгону, определять необходимость внесения поправок на атмосферное давление и потери. Необходимые параметры отчёта могут быть изменены при просмотре результата.
- Встроенная система охлаждения на базе элементов Пельтье позволяет автоматически поддерживать температуру бани и приёмника для всех реализованных в аппарате стандартов.
- Автоматическая система пожаротушения.
- Интеграция с системой сбора данных ЛинтеЛ Линк позволяет осуществлять сбор и передачу результатов лабораторных испытаний с аппарата на персональный компьютер по беспроводной связи. Интеграция с лабораторной информационной системой ЛинтеЛ ЛИС, обеспечивает комплексную автоматизацию лабораторной деятельности.
- Ведение журнала испытаний обеспечивает хранение до 200 результатов испытаний и графиков дистилляции, а также дополнительной информации о соблюдении условий испытания.
- Измерение температуры паров, температуры бани и температуры приёмника.
- Измерение объема в мерном цилиндре.
- Измерение остатка, как в ручном, так и в автоматическом режиме.
- Автоматическая поправка на барометрическое давление в диапазоне от 630 до 810 мм.рт.ст.
- Звуковая сигнализация начала кипения и окончания перегонки.
- Автоматическое охлаждения нагревателя в конце перегонки, с охлаждением нагревателя до температуры на 5ºС выше комнатной.
- Удобное интуитивно понятное меню выбора программы испытания, навигации в журнале испытаний, диагностики и настройки аппарата.
- Система полной самодиагностики с индикацией причин неисправностей на дисплее.
- Возможность обновления ПО аппарата удалённо.
Технические характеристики Температура разгонки Нефть и нефтепродукты с температурой кипения
от 0 до 400 °СГруппы нефтепродуктов темные нефтепродукты, нефть, парафинистая нефть, парафины по ГОСТ 2177 (ИСО 3405) Метод Б;
1, 2, 3, 4 по ГОСТ 2177 (ИСО 3405) Метод А;
1, 2, 3, 4 по ГОСТ Р ЕН ИСО 3405;
1, 2, 3, 4 по ASTM D 86.
Температура бани от 0 до 60 °С Температура приёмника от 13 до 60 °С Объем охлаждающей бани 4 л Точностные характеристики Характеристика Ед. изм. Диапазон измерения Точность измерения
ГОСТ 2177Точность измерения
ASTM D 86 и ГОСТ Р ЕН ИСО 3405Дискретность Объем отогнанного продукта мл от 0 до 100 ±0,5 ±0,3 0,1 Температура паров продукта °С от 0 до 100 ±0,5 ±1,0 от 100 до 300 ±0,5 ±1,0 от 300 до 400 ±0,5 ±1,5 Барометрическое давление мм. рт. ст. от 680 до 800 ±0,1 ±0,1 Температура охлаждающей бани °С от 0 до 60 ±0,5 0,1 Температура приемника °С от 13 до 60 ±0,5 0,1 Скорость отгона мл/мин 0 до 9 ±0,5 0,1 Эксплуатационные характеристики Потребляемая мощность не более 1500 Вт Размеры аппарата 585х750х515 мм (ширина х высота х глубина) Масса аппарата не более 50 кг (без учета теплоносителя в бане) Температура окружающей среды от 10 до 35 °C Относительная влажность
при температуре +25°Сне более 80 % Напряжение сети питания от 187 до 242 В Частота сети питания от 49 до 51 Гц Срок службы 6 лет, не более 15 000 часов Гарантийный срок эксплуатации 1 год, не более 2 500 часов
(не распространяется на стеклянные изделия)Безопасность Электробезопасность Дифференциальный автомат, предотвращающий поражение электрическим током пользователя и повреждение аппарата в результате короткого замыкания Звуковое сопровождение Подача звукового сигнала при окончании испытания, обнаружении неисправности Диагностика и настройка Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей Комплектация Аппарат ЛинтеЛ АРНС-21 1 шт. Датчик температуры паров 1 шт. Приспособление центрирующее 1 шт. Колба Энглера (КРН-125 ТС) 2 шт. Цилиндр мерный 2 шт. Шомпол 1 шт. Плита теплоизоляционная (подставка колбы отв.ø50 мм) 1 шт. Плита теплоизоляционная (подставка колбы отв.ø38 мм) 1 шт. Каплеотбойник 1 шт. Кольцо 1 шт. Пробка силиконовая 10/13 Ø5,8мм H=18 (пробка отвода) 2 шт. Пробка силиконовая 14/20 Ø5,5мм H=24 (пробка колбы) 1 шт. Кольцо 011-015-25-2-4 ГОСТ 9833 1 шт. Кольцо 006-009-19-1-4 ГОСТ 9833 1 шт. Руководство по эксплуатации 1 шт. Паспорт 1 шт. Программа и методика аттестации 1 шт. Дополнительно (по отдельному заказу) Система сбора данных ЛинтеЛ Линк Программно-аппаратное обеспечение, предназначенное для сбора и передачи результатов испытаний с аппаратов производства АО БСКБ «Нефтехимавтоматика» на персональный компьютер по беспроводной связи Лабораторная информационная система ЛинтеЛ ЛИС Программно-аппаратное обеспечение, предназначенное для комплексной автоматизации лабораторной деятельности Оборудование, рекомендуемое для аттестации (в комплект поставки не входит)
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
Оборудование Диапазон Точность Назначение Рекомендуемые СИ Лабораторный барометр от 680 до 800 мм.рт.ст. ±0,8 мм.рт.ст. Проверка барометрического давления Барометр М-67 Мерный цилиндр от 5 до 100 мл КТ1 Проверка объема Из комплекта поставки Термометр от -2 до +150 °C
от +150 до +300°C
±0,5°C
±1,0°C
Проверка измерителя температуры паров Термометр ASTM 7C Термометр от -2 до +300°C
от +300 до +400°C
±1,0°C
±1,5°C
Проверка измерителя температуры паров Термометр ASTM 8C Весы от 0 до 200г ±0,01г Проверка измерителя объема Лабораторные весы Ohaus SPX422 1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
Производитель Нефтехимавтоматика БСКБ
